Одиночный расчет одиночной или копланарной одиночной ЛП

Под одиночным расчетом одиночной и копланарной одиночной линии передачи подразумевается расчет волнового сопротивления и вторичных параметров линии передачи с заданными геометрическими и электрофизическими параметрами ЛП.
Для проведения одиночного расчета выполните следующие действия:
1. Определите стартовые настройки расчета (Рис. 1):

  • «Объект расчета» – «Линия передачи»;
  • «Тип объекта» – «Одиночная» или «Копланарная одиночная»;
  • «Тип расчета» – «Без потерь».
  1. Выберите модель линии передачи. При наведении курсора мыши на одну из моделей доступны всплывающие подсказки с наименованием и кодовым обозначением модели.
  2. Область просмотра предоставляет подробное описание выбранной модели линии передачи: наименование модели (при наведении курсора), кодовое обозначение, изображение модели с условными обозначениями ключевых при моделировании параметров.

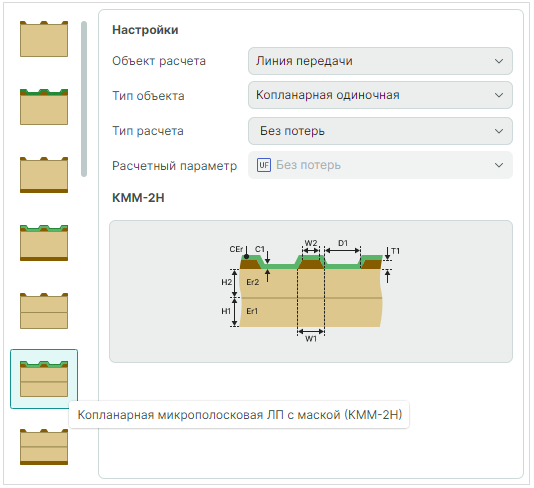

Рис. 1 Стартовые настройки расчета
Рис. 1 Стартовые настройки расчета

Для моделей линий передачи с проводниками во внутренних слоях доступна опция «Перевернуть проводник». Применение данной опции производится при установке флага в чек-боксе и позволяет определить положение ядра (основания диэлетрика) в модели печатной платы, см. Рис. 2.

Рис. 2 Пример модели с опцией «Перевернуть проводник»
Рис. 2 Пример модели с опцией «Перевернуть проводник»
  1. Определите входные параметры линии передачи. Набор параметров может изменяться в зависимости от выбранной модели ЛП.
    Для одиночной линии передачи полный набор параметров (Рис. 3):
  • H – толщина диэлектрика. Количество параметров Н (Н1, Н2, Н3 и т.д.) зависит от количества диэлектриков в выбранной модели.
  • Er – диэлектрическая проницаемость. Количество параметров Er (Er1, Er2, Er3 и т.д.) зависит от количества диэлектриков в выбранной модели.
  • W1 – ширина проводника.
  • W2 – ширина проводника после подтрава.
  • T1 – толщина проводника.
  • C1 – толщина маски.
  • CEr – диэлектрическая проницаемость маски.

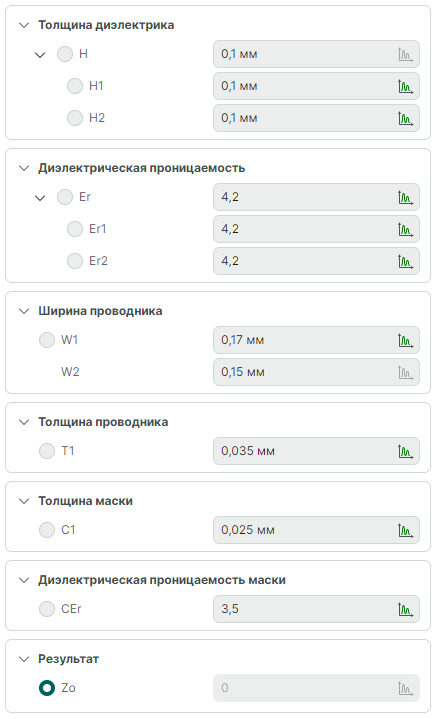

Рис. 3 Параметры одиночной ЛП
Рис. 3 Параметры одиночной ЛП

Для копланарной одиночной линии передачи аналогичный набор параметров дополняется параметром (Рис. 4):

  • D1 – расстояние от проводника до опорной плоскости.

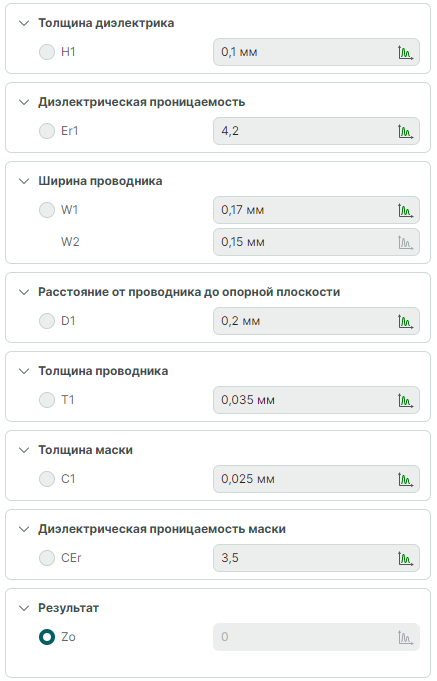

Рис. 4 Параметры копланарной одиночной ЛП
Рис. 4 Параметры копланарной одиночной ЛП

Единицы измерения присутствуют в каждом поле входных параметров, кроме безразмерных величин (диэлектрическая проницаемость, диэлектрическая проницаемость маски и т.д.). Ввод значений доступен как в единицах измерения по умолчанию, так в других удобных единицах измерения. Пересчет значений производится автоматически, см. Рис. 5.

Рис. 5 Автоматический пересчет единиц измерения
Рис. 5 Автоматический пересчет единиц измерения

В случае если введенное значение параметра не попадает в диапазон значений, установленный в Настройках системы, будет получено предупреждение о необходимости изменить значение, см. Рис. 6.

Рис. 6 Предупреждение о несоответсвии значения параметра диапазону
Рис. 6 Предупреждение о несоответсвии значения параметра диапазону

При редактировании параметра условное обозначение параметра на модели в области просмотра будет выделено красным цветом, см. Рис. 7.

Рис. 7 Область просмотра и параметры ЛП
Рис. 7 Область просмотра и параметры ЛП
  1. Запустите расчет волнового сопротивления и вторичных параметров линии передачи с помощью кнопки «Рассчитать» в правом нижнем углу вкладки расчета.
    При необходимости выберите вариант сохранения, выбранный вариант «запоминается» до следующего изменения (Рис. 8):

  • «Переписать расчет» – существующий расчет при изменении модели или параметров ЛП будет перезаписан;

  • «Сохранить новый расчет» – существующий расчет не будет изменен, новый расчет с измененной моделью или параметрами ЛП будет отображен в панели «Проекты».

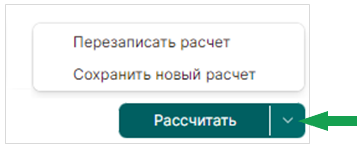

Рис. 8 Варианты сохранения расчета
Рис. 8 Варианты сохранения расчета
  1. Для одиночного расчета одиночной или копланарных одиночной линии передачи настройка результатов расчета не требуется, рассчитанные параметры представляются в виде таблицы в нижней области вкладки (Рис. 9):
  • Zo – волновое сопротивление (Ом);
  • Tpd – задержка в проводнике (пс/м);
  • C – погонная емкость (пФ/м);
  • Vp – скорость распространения сигнала (м/с);
  • L – погонная индуктивность (нГн/м);
  • EEr – эффективная диэлектрическая проницаемость.

Рис. 9 Результаты одиночного расчета
Рис. 9 Результаты одиночного расчета

При наведении курсора мыши на условные обозначения рассчитанных параметров доступны всплывающие подсказки с описанием, см. Рис. 10.

Рис. 10 Всплывающие подсказки для параметров
Рис. 10 Всплывающие подсказки для параметров

Пример расчета волнового сопротивления и вторичных параметров линии передачи с помощью одиночного расчета приведен в разделе Расчет волнового сопротивления.
