Работа со списком слоев

Список гербер слоев и диэлектрических слоев текущего проекта производства отображается в области «Настройка слоёв», см. Рис. 1.

Рис. 1 Список слоев

При работе с пустым проектом производства по умолчанию в области «Настройка слоев» список слоев пуст, см. Рис. 2.

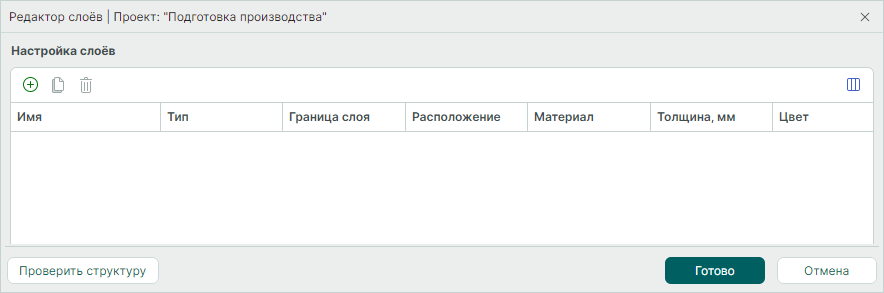

Рис. 2 Пустой список слоев

Создание, копирование и удаление слоев производится с использованием команд панели инструментов, подробнее см. Панель инструментов.
Перемещение слоев осуществляется с помощью курсора мыши. Выделите слой нажатием левой кнопки мыши и, не отпуская ее, переместите слой. Возможное место расположения будет обозначено линией фиолетового цвета, см. Рис. 3.

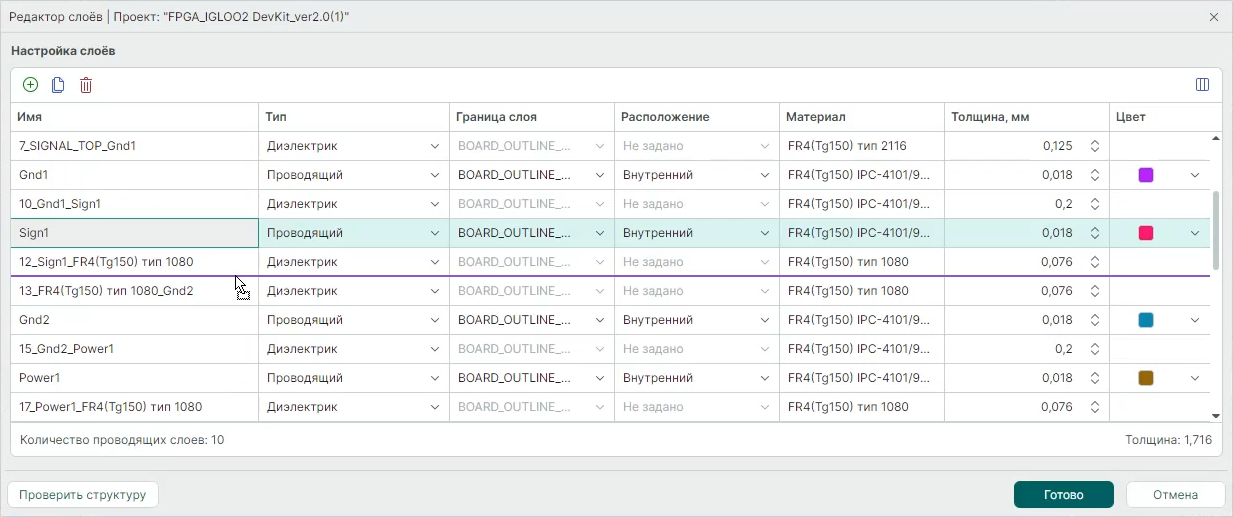

Рис. 3 Перемещение слоя

Перемещение столбцов производится стандартными действиями при работе с таблицами, подробнее см. Работа с колонками таблицы.

Для каждого слоя доступно изменение параметров.
Параметры слоев, отображаемые по умолчанию:

• «Имя» – имя слоя, отображаемое в проекте. Имя слоя вводится с клавиатуры.
• «Тип» – выбор типа слоя из выпадающего меню. При первичном размещении слоя для него доступны все типы слоев. Переходы между типами слоев полностью доступны в текущей сессии работы редактора слоев, подробнее см. Типы слоев.
• «Граница слоя» – выбор границы для слоя из выпадающего меню. Выбор границы слоя доступен при наличии слоя с типом «Граница платы». Для слоев с выбранным типом «Граница платы», «Документационный» и «Диэлектрик» изменение данного параметра недоступно.
• «Расположение» – выбор расположения слоя из выпадающего меню. Для слоев с типом «Проводящий» для выбора доступны варианты: «Верхний», «Внутренний», «Нижний» и «Не задано». Для слоев с типом «Маска», «Паста», «Сборочный», «Шелкография»  и «Контур посадочного места» для выбора доступны варианты: «Верхний», «Нижний» и «Не задано». Для слоев с выбранным типом «Границы платы», «Документационный» и «Диэлектрик» изменение данного параметра недоступно.
• «Материал» – текстовое поле для ввода названия материала слоя. Название вводится с клавиатуры. Ввод значения доступен для слоев с типом «Проводящий», «Маска» и «Диэлектрик».
• «Толщина, мм» – поле для ввода толщины слоя. Ввод значения доступен для слоев с типом «Проводящий», «Маска» и «Диэлектрик».
• «Цвет» – выбор цвета из выпадающего меню. Объекты слоя будут отображаться в соответствии с выбранным цветом слоя. Для слоя с типом «Диэлектрик» выбор цвета недоступен.

Параметры слоев, отображаемые после выбора в окне «Выбор колонок». Данные параметры заполняются при конвертации проекта печатной платы в проект подготовки производства:

• «Тип материала»;
• «Гибкость»;
• «Диэлектрическая проницаемость»;
• «Проводимость»;
• «Температура»;
• «ТУ»;
• «Производитель».
