Свойства диффпары

В системе Delta Design Домашняя дифференциальная пара и сегменты диффпары обладают рядом свойств, которые отображаются в панели «Свойства» при выделении диффпары (сегмента) на плате, см. Рис. 1.

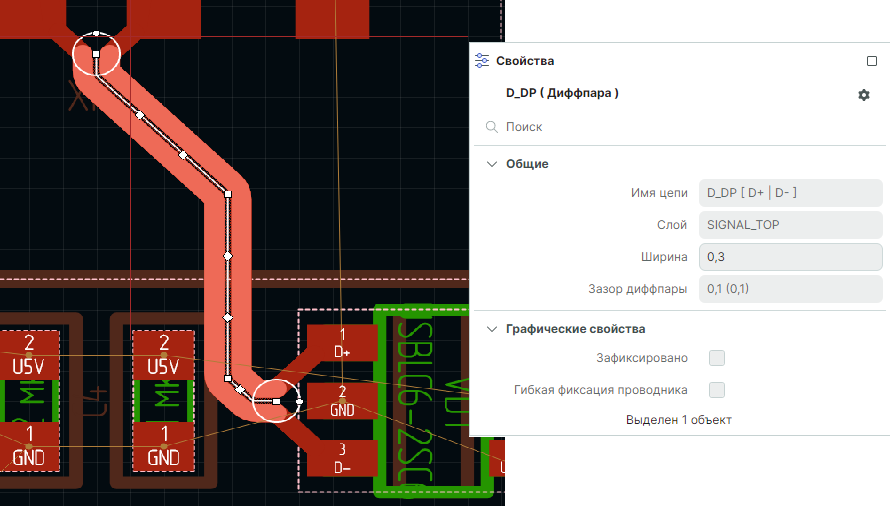

Рис. 1 Свойства диффпары

В строке «Поиск» возможно осуществить поиск свойства по его названию.
Группа «Общие»:

• «Имя цепи» – имя выделенной диффпары. В скобках указываются имена цепей, составляющих диффпару.
• «Слой» – имя слоя, на котором расположена диффпара.
• «Ширина» – значение ширины выделенной диффпары.
• «Зазор диффпары» – значение зазора между двумя проводниками диффпары.

Группа «Графические свойства»:

• «Зафиксировано» – при установке флага в чек-бокс активируется запрет на перемещение всей диффпары или ее сегмента.
• «Гибкая фиксация проводника» – при установке флага в чек-бокс активируется гибкая фиксация всей диффпары.
