Свойства переходных отверстий

По умолчанию на вкладке уже создан один стиль сквозных переходных отверстий для первого используемого стека, настройка параметров стиля по умолчанию и всех последующих стилей переходных отверстий осуществляется в панели «Свойства».
Выберите стиль ПО в области просмотра и в панели «Свойства» отобразятся его текущие параметры. Выбранный стиль ПО будет отображаться более ярким цветом, см. Рис. 1.

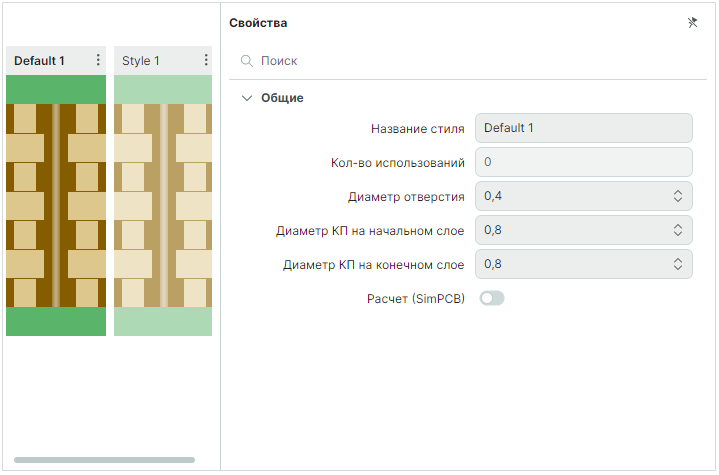

Рис. 1 Свойства стиля ПО

Группа «Общие»:

• Название стиля – ввод имени, под которым в проекте будет использоваться данный стиль переходных отверстий. Созданный по умолчанию стиль имеет имя «Default 1», последующим создаваемым стилям будут присваиваться имена по шаблону «Style N», где N - порядковый номер.
• Кол-во использований –  отображение количества размещенных переходных отверстий в проекте печатной платы. Поле является нередактируемым.
• Диаметр отверстия – ввод значения диаметра переходного отверстия.
• Диаметр КП на начальном слое – ввод значения внешнего диаметра контактной площадки переходного отверстия на слое, с которого «начинается» межслойный переход. Значение  внешнего диаметра контактной площадки не должно быть меньше или равно значению диаметра переходного отверстия.
• Диаметр КП на конечном слое – ввод значения внешнего диаметра контактной площадки переходного отверстия на слое, где «заканчивается» межслойный переход. Значение  внешнего диаметра контактной площадки не должно быть меньше или равно значению диаметра переходного отверстия.
