Работа со стилями переходных отверстий

В ходе работы со стилями переходных отверстий доступны следующие операции:

• создание нового стиля ПО;
• дублирование стиля ПО;
• удаление стиля ПО.

Для создания нового стиля переходных отверстий:
1.  Нажмите на кнопку «Добавить переходное отверстие» на панели инструментов;
2. Настройте параметры созданного стиля в панели «Свойства», подробнее см. Свойства переходных отверстий.

Дублирование стиля переходных отверстий позволяет создать точную копию выбранного стиля с новым именем. Для этого:
1. Выберите нужный стиль переходных отверстий;
2. Нажмите на кнопку напротив наименования стиля и выберите команду «Дублировать стиль», см. Рис. 1.

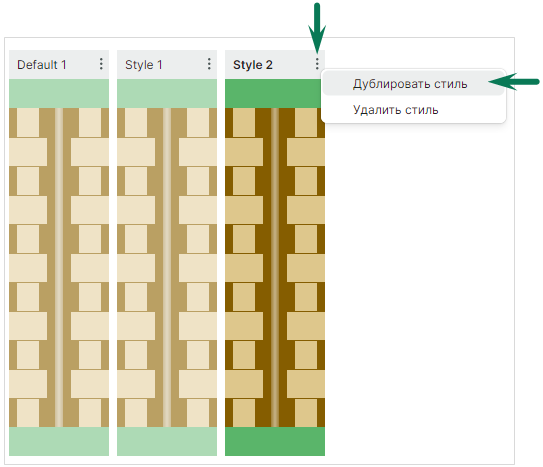

Рис. 1 Дублирование стиля ПО

Для удаления стиля переходных отверстий:
1. Выберите нужный стиль переходных отверстий;
2. Нажмите на кнопку напротив наименования стиля и выберите команду «Удалить стиль», см. Рис. 2.

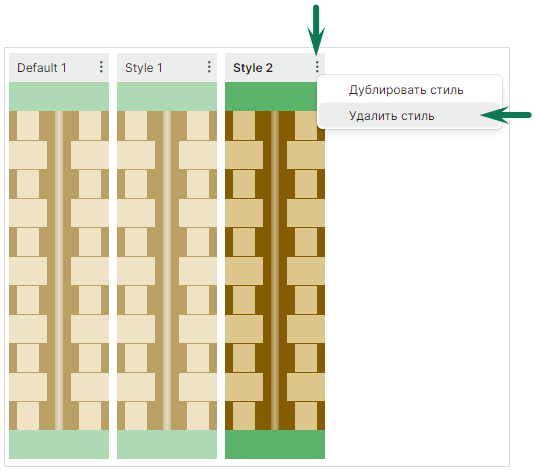

Рис. 2 Удаление стиля ПО

Удаление стиля переходных отверстий, которые не задействованы в проекте печатной платы, будет произведено незамедлительно.
Если переходные отверстия выбранного стиля используются в проекте печатной платы, после применения команды «Удалить стиль» в диалоговом окне следует выбрать действия, которые нужно выполнить, см. Рис. 3.

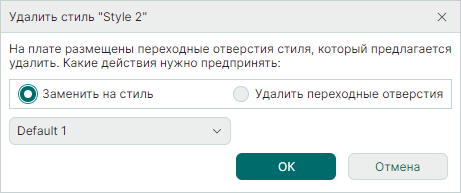

Рис. 3 Выбор действий при удалении стиля ПО

• для замены стиля переходных отверстий установите флаг в чек-бокс «Заменить на стиль», выберите подходящий стиль из выпадающего меню ниже, нажмите «ОК»;
• для удаления переходных отверстий выбранного стиля установите флаг в чек-бокс «Удалить переходные отверстия», нажмите «ОК»;
• для отмены операции удаления стиля нажмите «Отмена».
