Источник тока¶
УГО компонента в основном представлении (G1) и представлении ЕСКД (G2) показаны на Рис. 1.
Примечание! По умолчанию метки выводов скрыты, включение отображения производится в панели «Свойства» для выбранного контакта.
Подробная информация о выводах УГО и выводах модели представлена в Табл. 1.
Таблица 1 Описание выводов УГО и выводов модели
| Номер вывода | Имя вывода | Метка вывода | Вывод модели | Описание вывода |
|---|---|---|---|---|
| 1 | + | + | @N_plus | Вывод втекания тока |
| 2 | - | - | @N_minus | Вывод истекания тока |

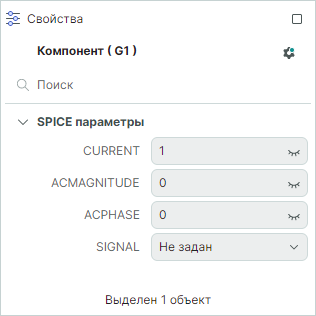

Для редактирования доступны следующие SPICE-параметры, см. Рис. 2.
Подробнее о редактируемых SPICE-параметрах компонента см. Табл. 2.
Таблица 2 Редактируемые SPICE-параметры компонента
| Обозначение | Параметр | Значение по умолчанию | Единица измерения | Обязательный параметр |
|---|---|---|---|---|
| CURRENT | Напряжение постоянного тока | 1 | Ампер | Нет |
| ACMAGNITUDE | Амплитуда для частотного анализа | 0 | Ампер | Нет |
| ACPHASE | Начальная фаза для частотного анализа | 0 | Градус | Нет |
| SIGNAL | Описание сигнала переходного процесса (см. раздел Сигналы) | Не задан | Ампер | Нет |
Примечание! Если параметр VOLTAGE не определен, то модель по умолчанию использует значение 0.Если параметр ACMAGNITUDE не определён, то для частотного анализа используются значения амплитуды и фазы источника равные 0.Если параметр ACMAGNITUDE определён, а параметр ACPHASE не определён, то для частотного анализа используется значение фазы источника равное 0.Если значение параметра SIGNAL не определено, то модель для расчёта переходного процесса использует значение постоянного напряжения.
Подробнее о модели компонента см. Описание моделей примитивов.
