Источник напряжения¶
УГО компонента в основном представлении (G1) и представлении ЕСКД (G2) показаны на Рис. 1.
Подробная информация о выводах УГО и выводах модели представлена в Табл. 1.
Таблица 1 Описание выводов УГО и выводов модели
| Номер вывода | Имя вывода | Метка вывода | Вывод модели | Описание вывода |
|---|---|---|---|---|
| 1 | + | + | @N_plus | Вывод положительной полярности |
| 2 | - | - | @N_minus | Вывод отрицательной полярности |

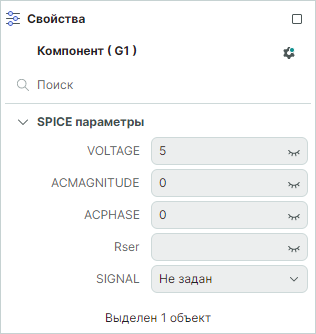

Для редактирования доступны следующие SPICE-параметры, см. Рис. 2.
Подробнее о редактируемых SPICE-параметрах компонента см. Табл. 2.
Таблица 2 Редактируемые SPICE-параметры компонента
| Обозначение | Параметр | Значение по умолчанию | Единица измерения | Обязательный параметр |
|---|---|---|---|---|
| VOLTAGE | Напряжение постоянного тока | 5 | Вольт | Нет |
| ACMAGNITUDE | Амплитуда для частотного анализа | 0 | Вольт | Нет |
| ACPHASE | Начальная фаза для частотного анализа | 0 | Градус | Нет |
| Rser | Последовательное сопротивление | - | Ом | Нет |
| SIGNAL | Описание сигнала переходного процесса (см. раздел Сигналы) | Не задан | Вольт | Нет |
Примечание! Если параметр VOLTAGE не определен, то модель по умолчанию использует значение 0.Если параметр ACMAGNITUDE не определён, то для частотного анализа используются значения амплитуды и фазы источника равные 0.Если параметр ACMAGNITUDE определён, а параметр ACPHASE не определён, то для частотного анализа используется значение фазы источника равное 0.Если значение Rser не определено, то модель использует значение последовательного сопротивления равное 0.Если значение параметра SIGNAL не определено, то модель для расчёта переходного процесса использует значение постоянного напряжения.
Подробнее о модели компонента см. Описание моделей примитивов.
