Общие параметры биполярных транзисторов¶

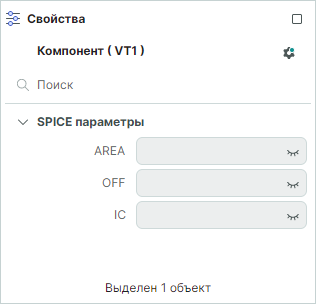

Для биполярных транзисторов существуют общие входные SPICE-параметры, доступные для редактирования, см. Рис. 1.
Подробнее об общих входных SPICE-параметрах биполярных транзисторов см. Табл. 1.
Таблица 1 Редактируемые параметры биполярных транзисторов
| Обозначение | Параметр | Значение по умолчанию | Единица измерения | Обязательный параметр |
|---|---|---|---|---|
| AREA | Число параллельно соединённых транзисторов | - | - | Нет |
| OFF | Признак выключенного состояния в расчёте постоянного тока | - | - | Нет |
| IC | Начальные условия смещения внутренних цепей | - | Вольт | Нет |
Подробнее об использовании параметра OFF см. раздел Расчёт рабочей точки схемы, об использовании параметра IC — раздел Расчёт рабочей точки схемы.
Примечание! Если параметры AREA, OFF, IC не определены, то их определения не формируются в нетлисте.
