Транзистор полевой с каналом N-типа

УГО компонента в основном представлении (VT1) и представлении ЕСКД (VT2) показаны на Рис. 1.

Рис. 1 УГО компонента

Примечание! По умолчанию метки выводов скрыты, включение отображения производится в панели «Свойства» для выбранного контакта.

Подробная информация о выводах УГО и выводах модели представлена в Табл. 1.
Таблица 1 Описание выводов УГО и выводов модели

Номер вывода	Имя вывода	Метка вывода	Вывод модели	Описание вывода
1	D	D	@D	Сток
2	G	G	@G	Затвор
3	S	S	@S	Исток

Для редактирования доступны следующие SPICE-параметры, см. Рис. 2.

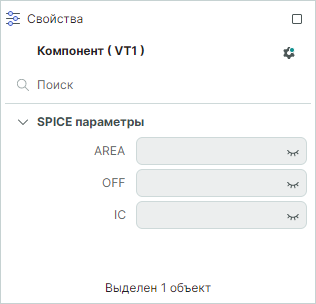

Рис. 2 Редактируемые SPICE-параметры

Подробнее о входных SPICE-параметрах полевого транзистора с каналом N-типа см. Табл. 2.
Таблица 2 Редактируемые параметры полевого транзистора с каналом N-типа

Обозначение	Параметр	Значение по умолчанию	Единица измерения	Обязательный параметр
AREA	Число параллельно соединённых транзисторов	-	-	Нет
OFF	Признак выключенного состояния в расчёте постоянного тока	-	-	Нет
IC	Начальное смещение	-	Вольт	Нет

Примечание! Если параметры AREA, OFF, IC не определены, то их определения не формируются в нетлисте.

Подробнее об использовании параметра OFF см. раздел Расчёт рабочей точки схемы, об использовании параметра IC — раздел Расчёт рабочей точки схемы.
Подробнее о модели компонента см. Описание моделей примитивов.
