Создание вертикальной цепной размерной линии

Для размещения вертикальной цепной размерной линии:
1. Убедитесь, что слой, на котором доступно размещение размерных линий, активен.
2. На панели «Размерные линии» или в разделе «Размерные линии» контекстного меню выберите тип линии – вертикальную цепную размерную линию.

Примечание! Для более точного позиционирования линии рекомендуется включать привязку к сетке и объектную привязку.

3. Выберите и зафиксируйте точку размещения первой выносной линии.
4. Перемещайте курсор, определяя точку размещения второй выносной линии для первого размера, зафиксируйте кликом левой кнопки мыши.
5. Установите длину и направление выносных линий, зафиксируйте кликом левой кнопки мыши или клавишей «Enter», см. Рис. 1.

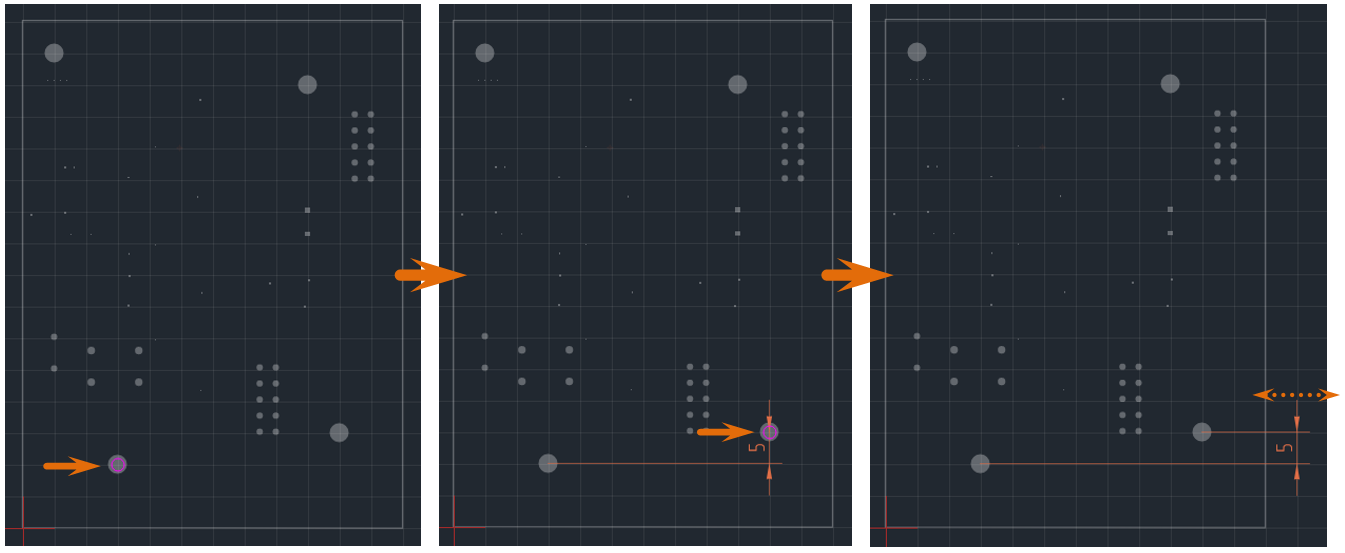

Рис. 1 Размещение вертикальной цепной размерной линии. Первый размер

6. Перемещайте курсор и установите точку размещения второй выносной линии для следующего размера, первая выносная линия будет зафиксирована в точке, где закончился первый установленный размер. Длина и направление выносных линий также будут соответствовать первому размеру.
7. Повторяя действия, описанные в п. 6, разместите необходимое количество размерных линий, см. Рис. 2.

Рис. 2 Второй и последующие размеры вертикальной цепной размерной линии

8. Для завершения работы с размерной линией нажмите клавишу «Escape» или вызовите контекстное меню и выберите «Отменить», см. Рис. 3.

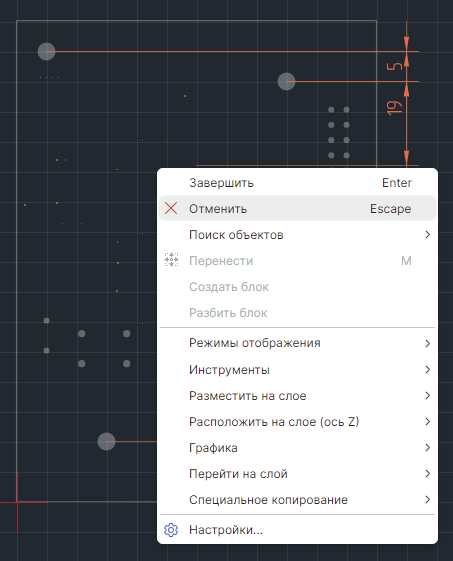

Рис. 3 Завершение работы с линией

Примечание! Воспользоваться клавишей «Escape» или командой «Отменить» можно на любом этапе работы с цепной размерной линией. В случае их применения до фиксации длины и направления выносных линий инструмент остается активным. Если же длина и направление выносных линий зафиксированы, работа инструмента прекращается.

Точки редактирования для каждого размещенного размера расположены на выносных линиях и по центру размерного текста, см. Рис. 4.

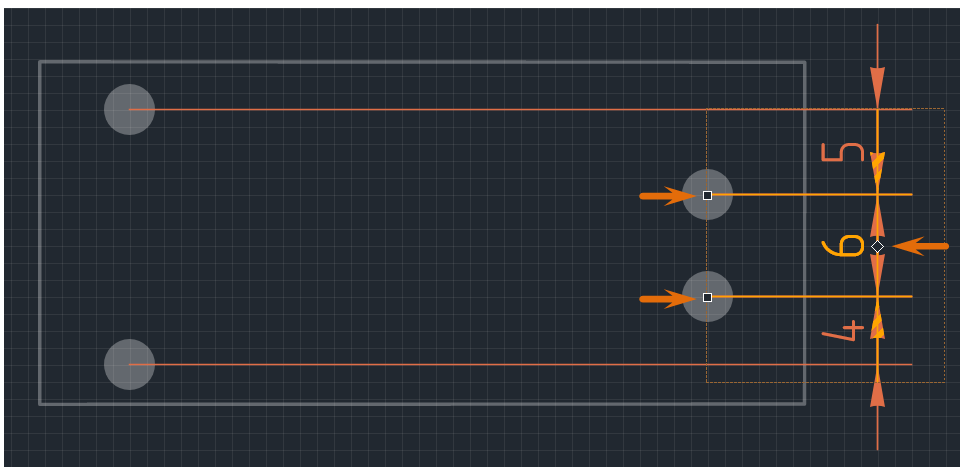

Рис. 4 Точки редактирования
