Создание центровой линии окружностей и дуг

Для размещения центровой линии окружности, дуги или скругленного угла:
1. Убедитесь, что слой, на котором доступно размещение обозначений, активен.
2. На панели «Обозначения» или в разделе «Обозначения» контекстного меню выберите тип линии – центровая линия.
3. Наведите курсор и кликните левой кнопкой мыши:

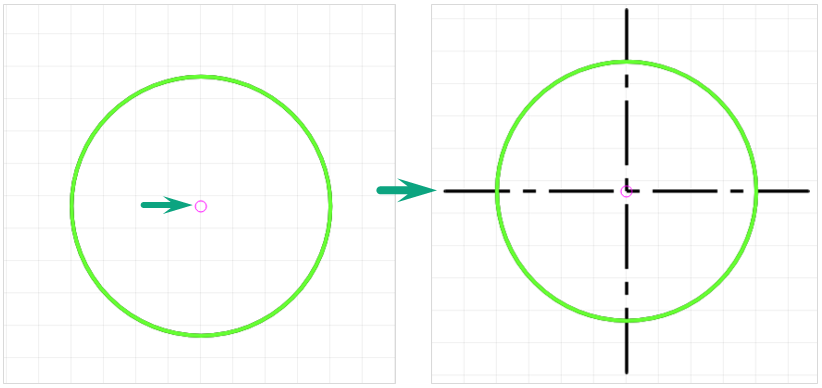

• на центр окружности, дуги или скругленного угла, для отображения центра необходимо предварительно включить объектную привязку «Центр», см. Рис. 1.

Рис. 1 Указание центра окружности

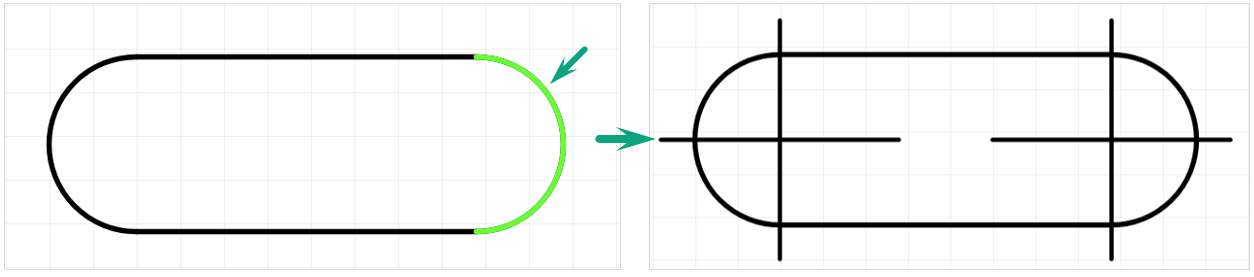

• на контур окружности, дуги или скругленного угла, при этом объект должен подсветиться, см. Рис. 2.

Рис. 2 Указание контура дуги

При размещении центровой линии на окружности, дуге или скругленном угле любым способом автоматически распознается центр и радиус выбранного объекта, центровая линия масштабируется под данный радиус.

Примечание! Если диаметр окружностей, дуг или скругленных углов менее 12 мм, центровая линия будет выполнена сплошной тонкой линией. Если размеры превышают 12 мм, стиль линии будет – штрихпунктирная тонкая (ГОСТ 2.303-68).

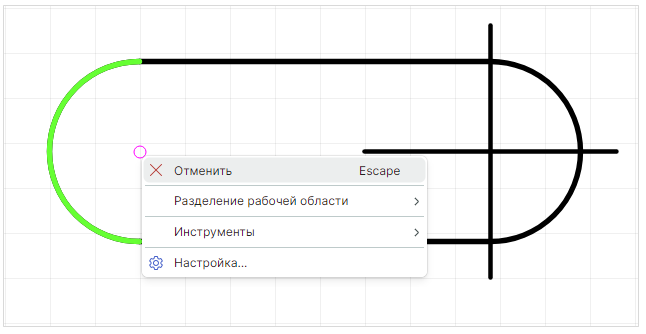

4. Размещение центровой линии можно отменить, для этого нажмите клавишу «Escape» или вызовите контекстное меню и выберите «Отменить», см. Рис. 3.


Рис. 3 Отмена размещения центровой линии

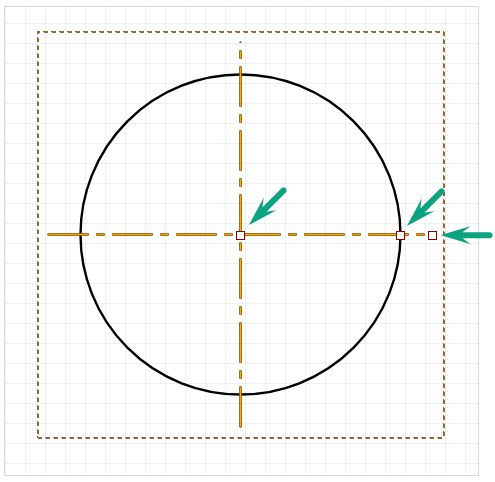

Точки редактирования расположены (Рис. 4):

• в центре линии – редактирование расположения центровой линии;
• на контуре окружности или дуги – редактирование радиуса центровой линии;
• на конце линии, расположенной под углом 0˚– редактирование отступа, подробнее см. Общие свойства центровой линии.

Рис. 4 Точки редактирования центровой линии

После размещения центровой линии инструмент остается активным.

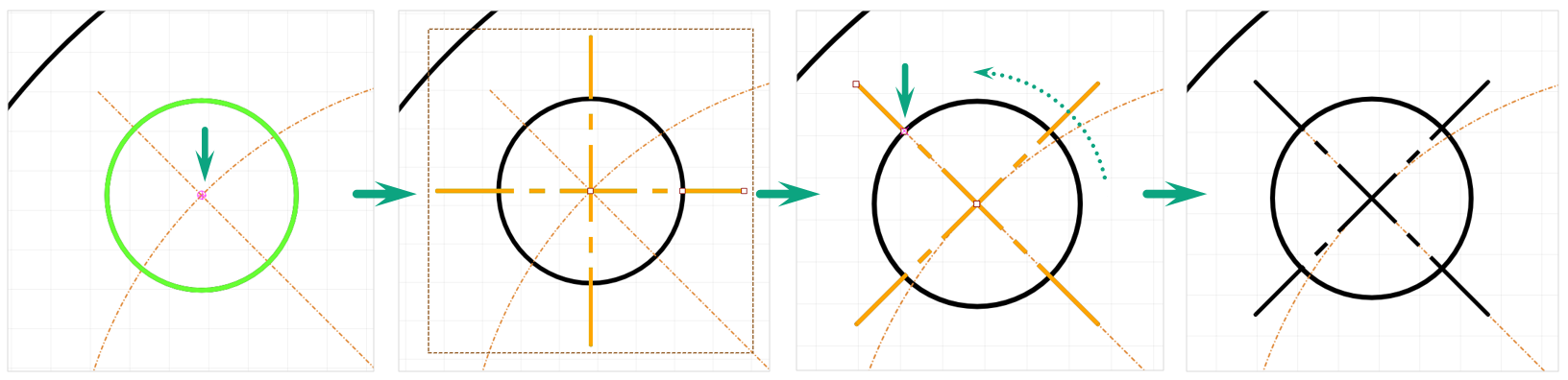

При необходимости размещения центровой линии под углом, поворот производится после размещения и выхода из инструмента. Для обеспечения поворота на нужный угол используйте механизмы привязок и объектного отслеживания, см. Рис. 5.

Рис. 5 Поворот центровой линии на окружности
