Диод

УГО компонента (совпадает для основного представления и представления ЕСКД) показано на Рис. 1.

Рис. 1 УГО компонента

Примечание! По умолчанию метки выводов скрыты, включение отображения производится в панели «Свойства» для выбранного контакта.

Подробная информация о выводах УГО и выводах модели представлена в Табл. 1.
Таблица 1 Описание выводов УГО и выводов модели

Номер вывода	Имя вывода	Метка вывода	Вывод модели	Описание вывода
1	A	A	@A	Анод
2	K	K	@C	Катод

Для редактирования доступны следующие SPICE-параметры, см. Рис. 2.

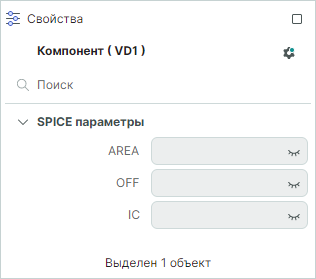

Рис. 2 Редактируемые SPICE-параметры

Подробнее о входных SPICE-параметрах компонента см. Табл. 2.
Таблица 2 Редактируемые параметры компонента

Обозначение	Параметр	Значение по умолчанию	Единица измерения	Обязательный параметр
AREA	Число параллельно соединённых диодов	-	-	Нет
OFF	Признак выключенного состояния в расчёте постоянного тока	-	-	Нет
IC	Начальные условия смещения внутренних цепей	-	Вольт	Нет

Подробнее об использовании параметра OFF см. раздел Расчёт рабочей точки схемы, об использовании параметра IC — раздел Расчёт рабочей точки схемы.

Примечание! Напряжение смещения требуется задавать как разницу потенциалов катода и анода.

Подробнее о модели компонента см. Описание моделей примитивов.
