Двухобмоточный трансформатор¶
УГО компонента в основном представлении (T1) и представлении ЕСКД (T2) показаны на Рис. 1.
Примечание! По умолчанию метки выводов скрыты, включение отображения производится в панели «Свойства» для выбранного контакта.
Подробная информация о выводах УГО и выводах модели представлена в Табл. 1.
Таблица 1 Описание выводов УГО и выводов модели
| Номер вывода | Имя вывода | Метка вывода | Вывод модели | Описание вывода |
|---|---|---|---|---|
| 1 | 1 | 1 | @1 | Первый вывод первой обмотки |
| 2 | 2 | 2 | @2 | Второй вывод первой обмотки |
| 3 | 3 | 3 | @3 | Первый вывод второй обмотки |
| 4 | 4 | 4 | @4 | Второй вывод второй обмотки |

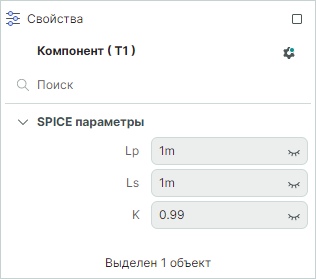

Для редактирования доступны следующие SPICE-параметры, см. Рис. 2.
Подробнее о редактируемых SPICE-параметрах компонента см. Табл. 2.
Таблица 2 Редактируемые SPICE-параметры компонента
| Обозначение | Параметр | Значение по умолчанию | Единица измерения | Обязательный параметр |
|---|---|---|---|---|
| Lp | Индуктивность первой обмотки | 1m | Генри | Нет |
| Ls | Индуктивность второй обмотки | 1m | Генри | Нет |
| K | Коэффициент связи | 0.99 | - | Нет |
Трансформатор является элементом взаимной индуктивности для случая двух обмоток. Сопротивления обмоток не учитываются в моделировании.
Подробнее о модели компонента см. Описание моделей примитивов.
