Длинная линия¶
УГО компонента в основном представлении (A1) и представлении ЕСКД (A2) показаны на Рис. 1.
Примечание! По умолчанию метки выводов скрыты, включение отображения производится в панели «Свойства» для выбранного контакта.
Подробная информация о выводах УГО и выводах модели представлена в Табл. 1.
Таблица 1 Описание выводов УГО и выводов модели
| Номер вывода | Имя вывода | Метка вывода | Вывод модели | Описание вывода |
|---|---|---|---|---|
| 1 | 1+ | 1+ | @1 | Первый контакт первого порта |
| 2 | 1- | 1- | @2 | Второй контакт первого порта |
| 3 | 2+ | 2+ | @3 | Первый контакт второго порта |
| 4 | 2- | 2- | @4 | Второй контакт второго порта |

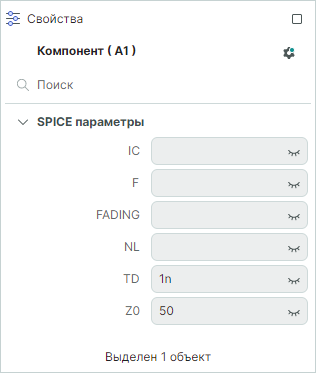

Для редактирования доступны следующие SPICE-параметры, см. Рис. 2.
Примечание! Задать длинную линию можно одной из двух групп параметров: первая группа - это параметры Z0, FADING, F, NL, вторая группа – это параметры Z0, FADING, TD. Если заданы обе группы параметров, то преимущество будет иметь группа параметров Z0, TD, FADING.
Подробнее о редактируемых SPICE-параметрах компонента см. Табл. 2.
Таблица 2 Редактируемые SPICE-параметры компонента
| Обозначение | Параметр | Значение по умолчанию | Единица измерения | Обязательный параметр |
|---|---|---|---|---|
| IC | Начальные условия обоих портов (напряжение выводов первого порта, ток первого порта, напряжение выводов второго порта, ток второго порта) | - | Вольт, Ампер, Вольт, Ампер | Нет |
| F | Частота | - | Герц | Да |
| FADING | Коэффициент затухания | - | - | Да |
| NL | Относительная длина, выраженная в длине волны | - | - | Да |
| TD | Время задержки | 1n | Секунда | Да |
| Z0 | Импеданс | 50 | Ом | Да |
Подробнее о модели компонента см. Описание моделей примитивов.
