Индуктивность

УГО компонента в основном представлении (L1) и представлении ЕСКД (L2) показаны на Рис. 1.

Рис. 1 УГО компонента

Примечание! По умолчанию метки выводов скрыты, включение отображения производится в панели «Свойства» для выбранного контакта.

Подробная информация о выводах УГО и выводах модели представлена в Табл. 1.
Таблица 1 Описание выводов УГО и выводов модели

Номер вывода	Имя вывода	Метка вывода	Вывод модели	Описание вывода
1	1	1	@N1	Первый вывод
2	2	2	@N2	Второй вывод

Для редактирования доступны следующие SPICE-параметры, см. Рис. 2.

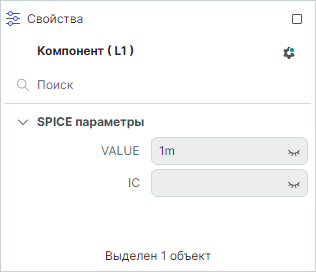

Рис. 2 Редактируемые SPICE-параметры

Примечание! Ток, заданный начальными условиями, втекает в первый вывод и вытекает из второго, протекая через индуктивность.

Подробнее о редактируемых SPICE-параметрах компонента см. Табл. 2.
Таблица 2 Редактируемые SPICE-параметры компонента

Обозначение	Параметр	Значение по умолчанию	Единица измерения	Обязательный параметр
VALUE	Номинальная индуктивность	1m	Генри	Да
IC	Начальные условия	-	Ампер	Нет

Подробнее о модели компонента см. Описание моделей примитивов.
