Магнитный сердечник¶
УГО модели примитива «Магнитный сердечник» в основном представлении (L1), в представлении ЕСКД1 (L2) и ЕСКД2 (L3) показаны на Рис. 1.
Примечание! Вид представления примитива никак не влияет на модель примитива, это только визуализация УГО примитива магнитного сердечника на электрической схеме. Подробнее о выборе представления см. «Выбор УГО».

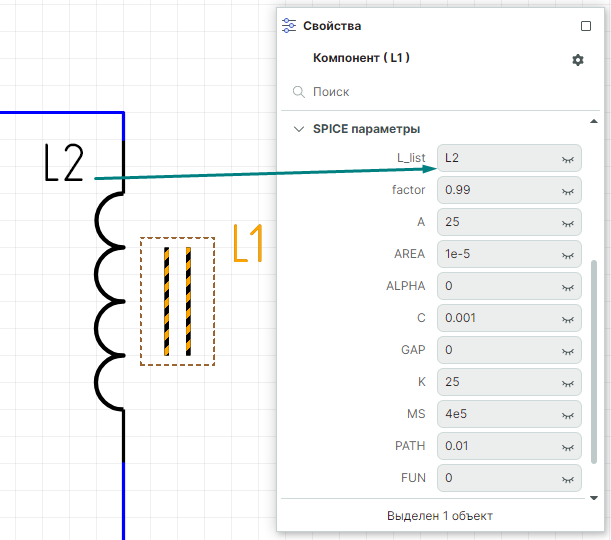

После размещения на электрической схеме магнитный сердечник необходимо связать с определенной катушкой индуктивности, см. Рис. 2.
Для того чтобы отобразить на электрической схеме связь магнитного сердечника с конкретной катушкой переключите в поле «Свойства» ® «SPICE параметры» ® «L_list» иконку
, в результате иконка изменится на

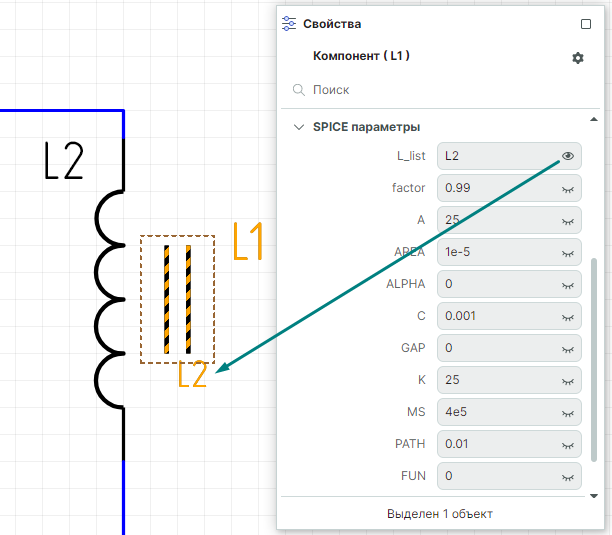

и рядом с УГО магнитного сердечника отобразится обозначение катушки, с которой сердечник связан, см. Рис. 3.

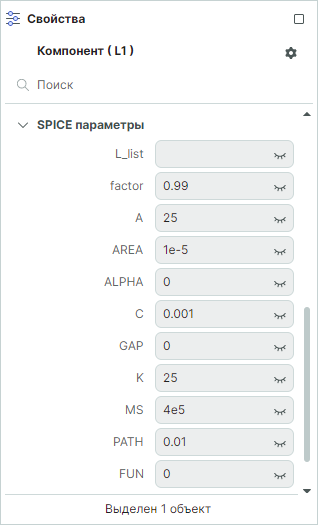

У модели примитива «Магнитный сердечник» для редактирования доступны следующие SPICE параметры, см. Рис. 4.
Подробнее о редактируемых SPICE параметрах модели примитива «Магнитный сердечник» см. Табл. 1.
Таблица 1 Редактируемые SPICE параметры модели
| Обозначение | Параметр | Значение по умолчанию | Единица измерения | Обязательный параметр |
|---|---|---|---|---|
| L_list | Перечень позиционных обозначений намоток, связанных с магнитным сердечником | - | - | Да |
| factor | Коэффициент магнитной связи намоток с сердечником | 1 | - | Нет |
| A | Параметр формы безгистерезисной кривой намагничивания | 25 | А/м | Нет |
| AREA | Площадь поперечного сечения магнитопровода | 1е-5 | м2 | Нет |
| ALPHA | Коэффициент связи магнитных доменов | 0 | - | Нет |
| C | Постоянная упругого смещения доменных границ | 1е-3 | - | Нет |
| GAP | Ширина воздушного зазора | 0 | м | Нет |
| K | Постоянная подвижности магнитных доменов | 25 | - | Нет |
| MS | Намагниченность насыщения | 4е5 | А/м | Нет |
| PATH | Средняя длина магнитной силовой линии магнитопровода | 0,01 | м | Нет |
| FUN | Флаг выбора функции, определяющей форму безгистерезисной кривой намагничивания (0 или 1): - 0 – функции Ланжевена; - 1 – упрощённой функции |
0 | - | Нет |
Примечание! Связанная с сердечником намотка интерпретируются как "катушка индуктивности, сопряжённая с магнитным сердечником (намотка)". В этом случае значение катушки (параметр VALUE) определяет число витков, а не индуктивность.
Подробнее о модели примитива «Магнитный сердечник» см. Описание моделей примитивов. Магнитный сердечник.
