Нелинейные зависимости¶

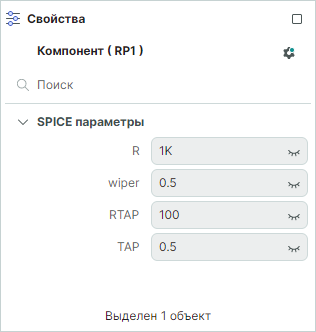

Для резисторов-потенциометров с нелинейными зависимостями (степенной, логарифмической и обратной логарифмической) SPICE-параметры, доступные для редактирования совпадают, см. Рис. 1.
Подробнее о редактируемых SPICE-параметрах резисторов-потенциометров с нелинейными зависимостями см. Табл. 1.
Таблица 1 Редактируемые SPICE-параметры резисторов-потенциометров с нелинейными зависимостями
| Обозначение | Параметр | Значение по умолчанию | Единица измерения | Обязательный параметр |
|---|---|---|---|---|
| R | Номинальное сопротивление | 1k | Ом | Нет |
| wiper | Коэффициент положения скользящего контакта | 0,5 | - | Нет |
| RTAP | Сопротивление, достигаемое в позиции скользящего контакта при wiper=TAP | 100 | - | Нет |
| TAP | Позиция скользящего контакта wiper, при котором сопротивление между выводами 2 и 3 равно RTAP | 0,5 | - | Нет |
Подробнее о модели компонента см. Описание моделей примитивов.
