Бабочка (экспериментальная функциональность)

Описание значения термина «Экспериментальная функциональность» см. раздел  «Экспериментальная функциональность».

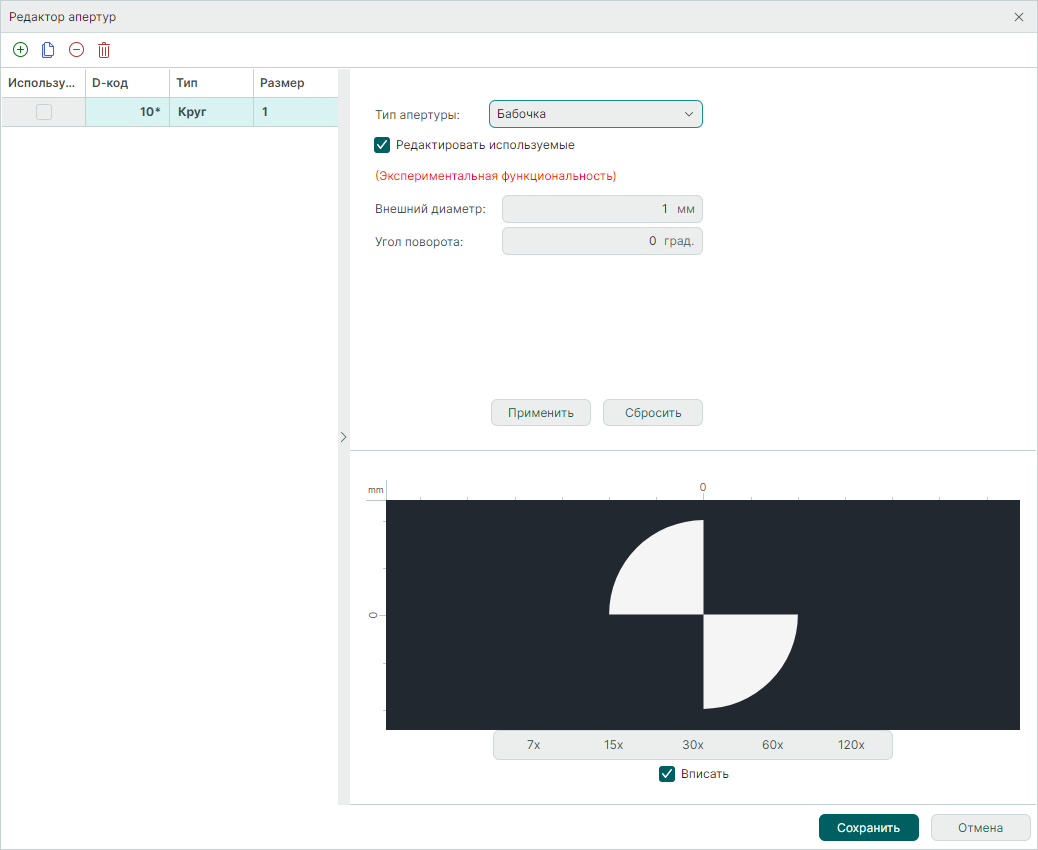

Пример отображения апертуры «Бабочка» с параметрами по умолчанию представлен на Рис. 1.

Рис. 1 Апертура «Бабочка»
Рис. 1 Апертура «Бабочка»

Для редактирования доступны следующие параметры:

  • Внешний диаметр – значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм, см. Рис. 2.

Рис. 2 Параметры апертуры
Рис. 2 Параметры апертуры
  • Угол поворота – величина угла поворота горизонтальной осевой линии апертуры против часовой стрелки, значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 3.

Рис. 3 Поворот апертуры
Рис. 3 Поворот апертуры
