Термобарьер

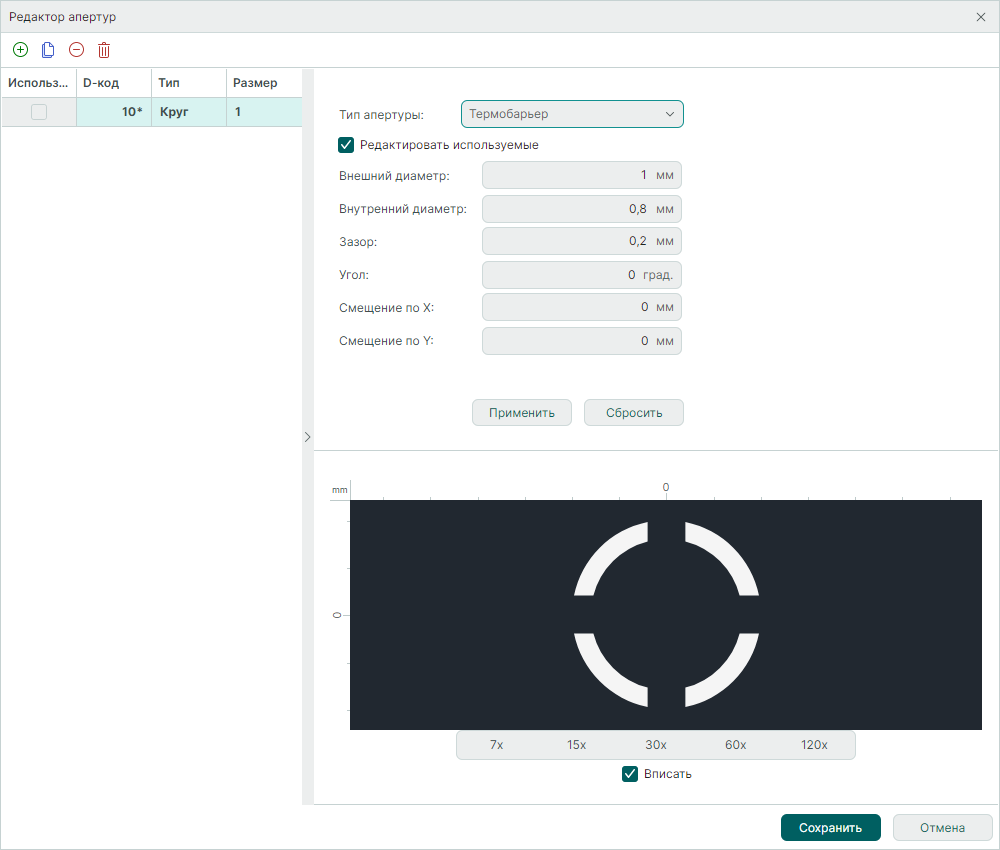

Пример отображения апертуры «Термобарьер» с параметрами по умолчанию представлен на Рис. 1.

Рис. 1 Апертура «Термобарьер»
Рис. 1 Апертура «Термобарьер»

Для редактирования доступны следующие параметры (Рис. 2):

  • Внешний диаметр;
  • Внутренний диаметр – значение внутреннего диаметра должно быть меньше, чем значение внешнего диаметра.
  • Зазор – расстояние между сегментами термобарьера. При указании значения > 0 сплошной термобарьер разбивается на 4 равных сегмента.

Примечание! При расчете максимально возможного значения зазора используется формула: Зазор = Внешний диаметр / √2.

Рис. 2 Параметры апертуры
Рис. 2 Параметры апертуры
  • Угол – величина угла поворота горизонтальной осевой линии апертуры против часовой стрелки. Значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 3.

Рис. 3 Поворот апертуры
Рис. 3 Поворот апертуры
  • Смещение по X – смещение центра апертуры относительно начала координат по оси X.
  • Смещение по Y – смещение центра апертуры относительно начала координат по оси Y.
