Флажок – закругленный (экспериментальная функциональность)

Описание значения термина «Экспериментальная функциональность» см. раздел  «Экспериментальная функциональность».

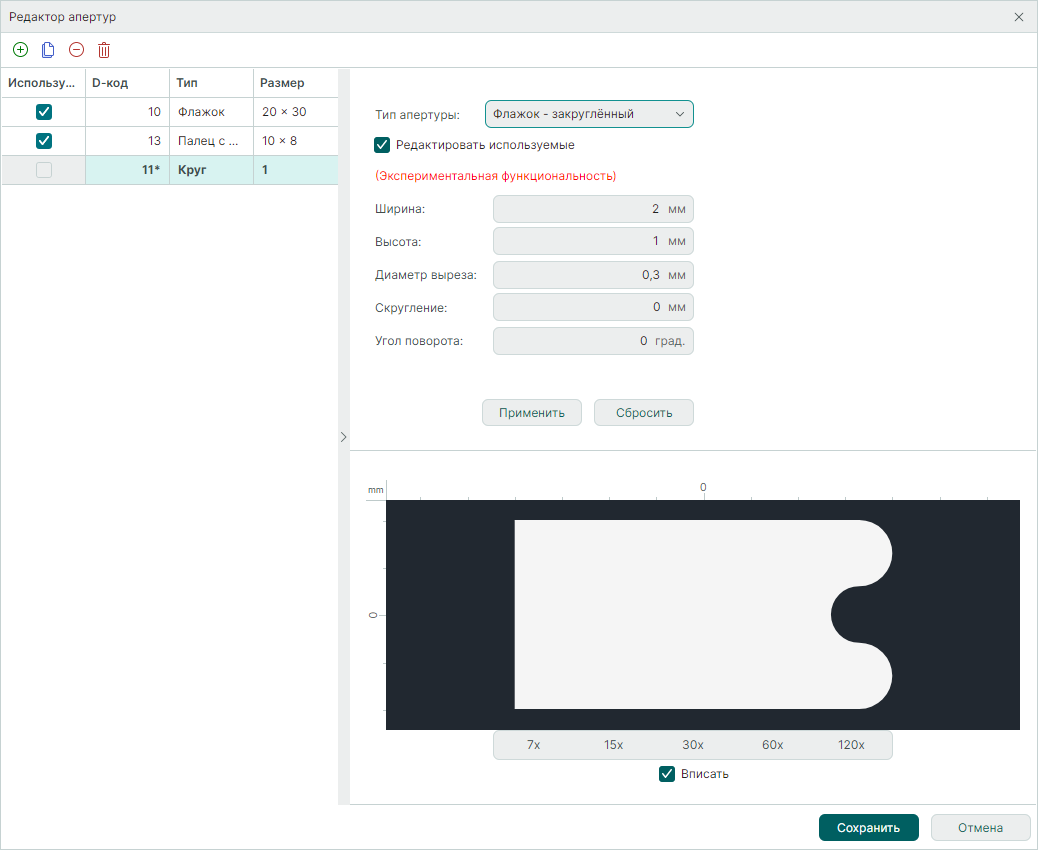

Пример отображения апертуры «Флажок – закругленный» с параметрами по умолчанию представлен на Рис. 1.

Рис. 1 Апертура «Флажок – закругленный»
Рис. 1 Апертура «Флажок – закругленный»

Для редактирования доступны следующие параметры (Рис. 2):

  • Ширина – значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм. Значение ширины апертуры должно быть больше половины высоты (Ширина > 1/2 Высота);
  • Высота – значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм.

Рис. 2 Параметры апертуры
Рис. 2 Параметры апертуры
  • Диаметр выреза – значение может быть задано в диапазоне 0 – 50 мм с шагом 0,1 мм. При указании значения диаметра выреза > 0 из прямоугольника с заданными шириной и высотой вырезается окружность с указанным диаметром. Значение диаметра выреза не может быть больше, чем половина значения высоты апертуры (Диаметр выреза ≤ 1/2 Высота), см. Рис. 3.
  • Скругление – значение радиуса сопрягающей дуги окружности, может быть задано в диапазоне 0 – 50 мм с шагом 0,1 мм. При указании значения > 0 скругление применяется к углам апертуры, противоположным закругленному вырезу. Значение скругления не может быть больше, чем половина наименьшего из значений высоты или ширины апертуры (R ≤ 1/2*min(Высота, Ширина).

Рис. 3 Скругление углов апертуры
Рис. 3 Скругление углов апертуры
  • Угол поворота – величина угла поворота горизонтальной осевой линии апертуры против часовой стрелки, значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 4.

Рис. 4 Поворот апертуры
Рис. 4 Поворот апертуры
