Термобарьер круг – скошенный вырез (экспериментальная функциональность)¶
Описание значения термина «Экспериментальная функциональность» см. раздел «Экспериментальная функциональность».

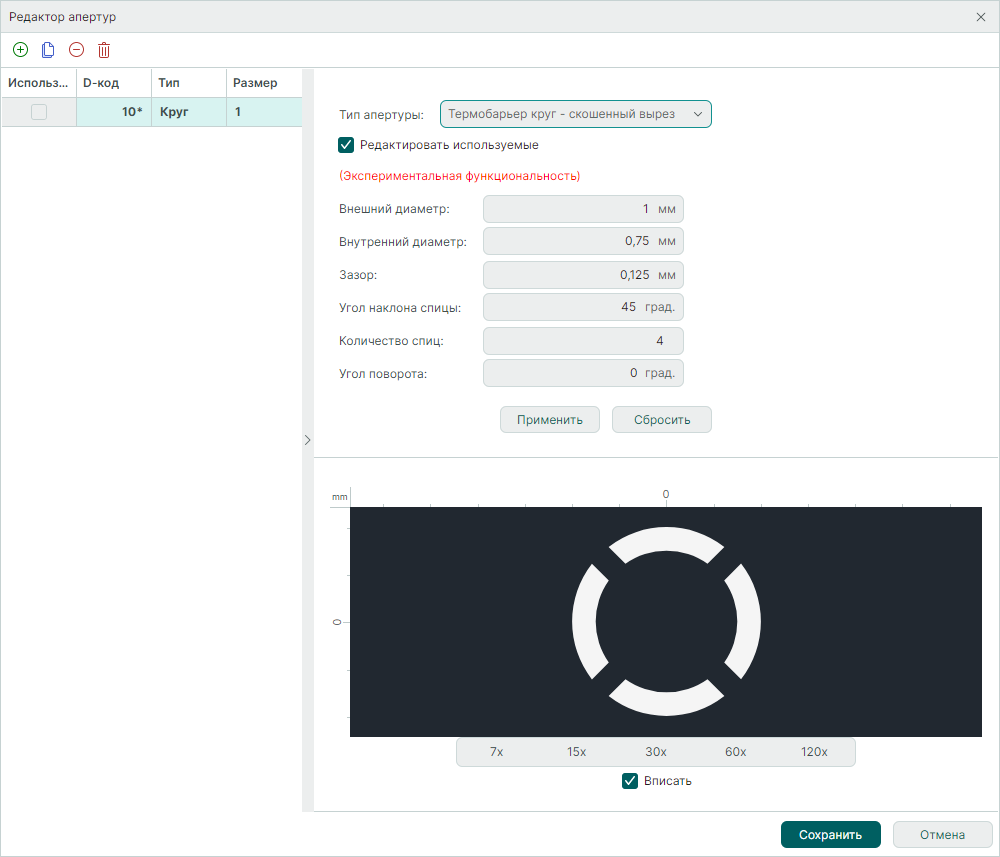

Пример отображения апертуры «Термобарьер круг – скошенный вырез» с параметрами по умолчанию представлен на Рис. 1.
Для редактирования доступны следующие параметры:
- Внешний диаметр – значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм, см. Рис. 2.
- Внутренний диаметр – значение может быть задано в диапазоне 0,01 – 99 мм с шагом 0,1 мм. Значение внутреннего диаметра должно быть меньше, чем значение внешнего диаметра.
- Зазор – расстояние между сегментами термобарьера. При указании значения > 0 сплошной термобарьер разбивается на равные сегменты с указанным количеством спиц и углом их наклона. Значение может быть задано в диапазоне 0 – 98,9 мм с шагом 0,1 мм, зависит от значения внешнего диаметра и не должно быть больше, чем значение внутреннего диаметра (Зазор < Внутренний диаметр).
- Количество спиц – значение может быть задано в диапазоне 0 – 8 с шагом 1 (только целые числа). При указании значения > 0 сплошной термобарьер разбивается на равные сегменты, количество которых соответствует указанному количеству спиц, например, для 1 спицы угол сегмента будет равен 360° (360°/1), для 2 спиц – 180° (360°/2), для 3 – 120° (360°/3) и т.д. Спицы строятся с помощью проведения наклонной линии из геометрического центра круга.

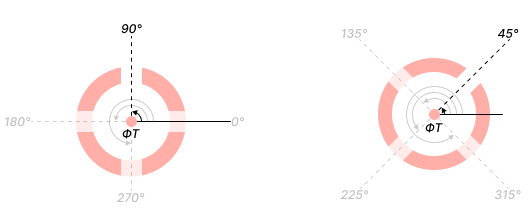

- Угол наклона спицы – значение угла, под которым строится первая спица, относительно оси Х против часовой стрелки. Значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 3.
- Угол поворота – величина угла поворота горизонтальной осевой линии апертуры против часовой стрелки. Значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 4.
