Матрица (экспериментальная функциональность)¶
Описание значения термина «Экспериментальная функциональность» см. раздел «Экспериментальная функциональность».

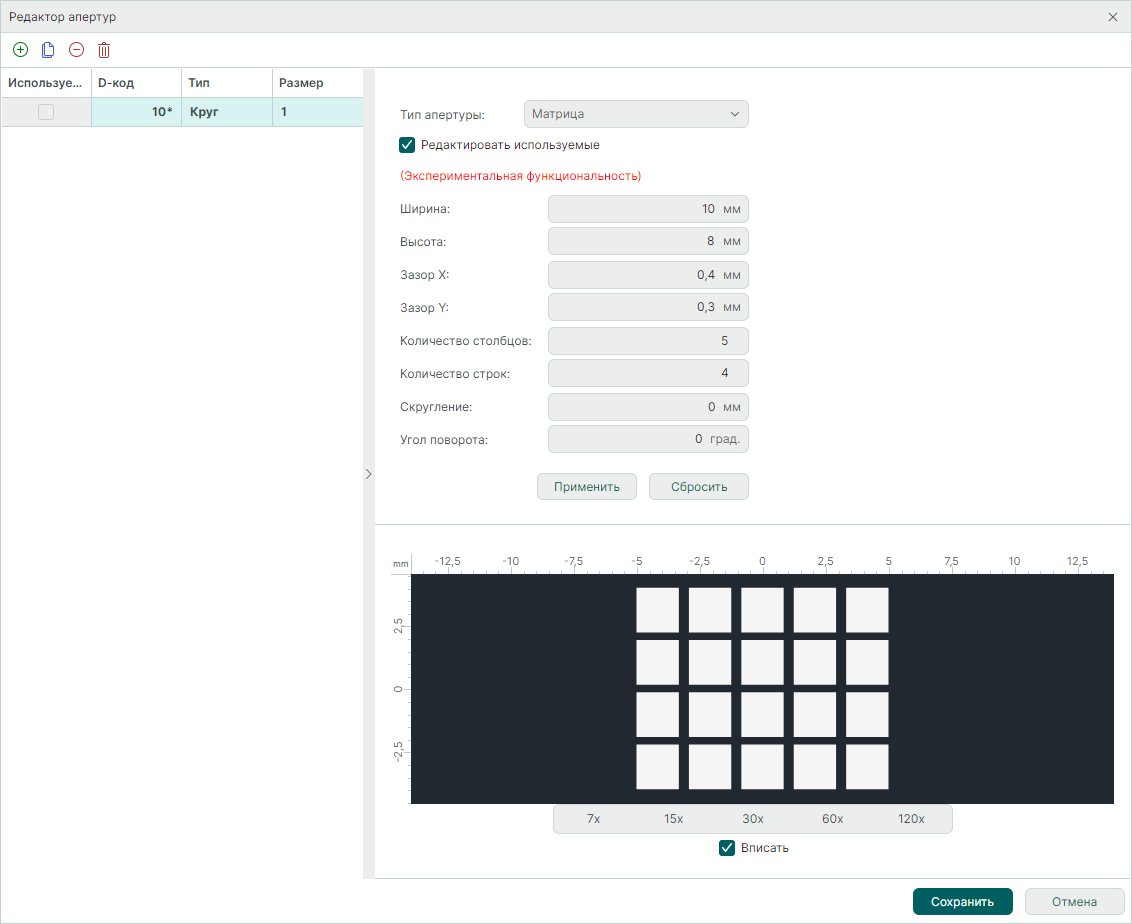

Пример отображения апертуры «Матрица» с параметрами по умолчанию представлен на Рис. 1.
Для редактирования доступны следующие параметры:
- Ширина – общая ширина всей апертуры, включая зазоры между элементами матрицы. Значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм, см. Рис. 2.
- Высота – общая высота всей апертуры, включая зазоры между элементами матрицы. Значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм.
- Зазор X – расстояние между элементами матрицы по оси X. Значение может быть задано в диапазоне 0,01 – 99 мм с шагом 0,1 мм. Значение зазора X не может быть больше, чем значение ширины апертуры (Зазор X ≤ Ширина).
- Зазор Y – расстояние между элементами матрицы по оси Y. Значение может быть задано в диапазоне 0,01 – 99 мм с шагом 0,1 мм. Значение зазора Y не может быть больше, чем значение высоты апертуры (Зазор Y ≤ Высота).
- Количество столбцов – значение может быть задано в диапазоне 1 – 50 с шагом 1. Количество столбцов должно быть меньше или равно отношению ширины апертуры к зазору Х (Количество столбцов ≤ Ширина / Зазор Х).
- Количество строк – значение может быть задано в диапазоне 1 – 50 с шагом 1. Количество строк должно быть меньше или равно отношению высоты апертуры к зазору Y (Количество строк ≤ Высота / Зазор Y).
- Скругление – значение радиуса сопрягающей дуги окружности, может быть задано в диапазоне 0 – 50 мм с шагом 0,1 мм, см. Рис. 3. При указании значения > 0 скругление применяется ко всем углам элементов матрицы. Значение скругления не может быть больше, чем половина наименьшего из значений высоты или ширины апертуры (R ≤ 1/2*min(Высота, Ширина).
- Угол поворота – величина угла поворота горизонтальной осевой линии апертуры против часовой стрелки. Значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 4.
