Термобарьер прямоугольник – скругленный вырез (экспериментальная функциональность)¶
Описание значения термина «Экспериментальная функциональность» см. раздел «Экспериментальная функциональность».

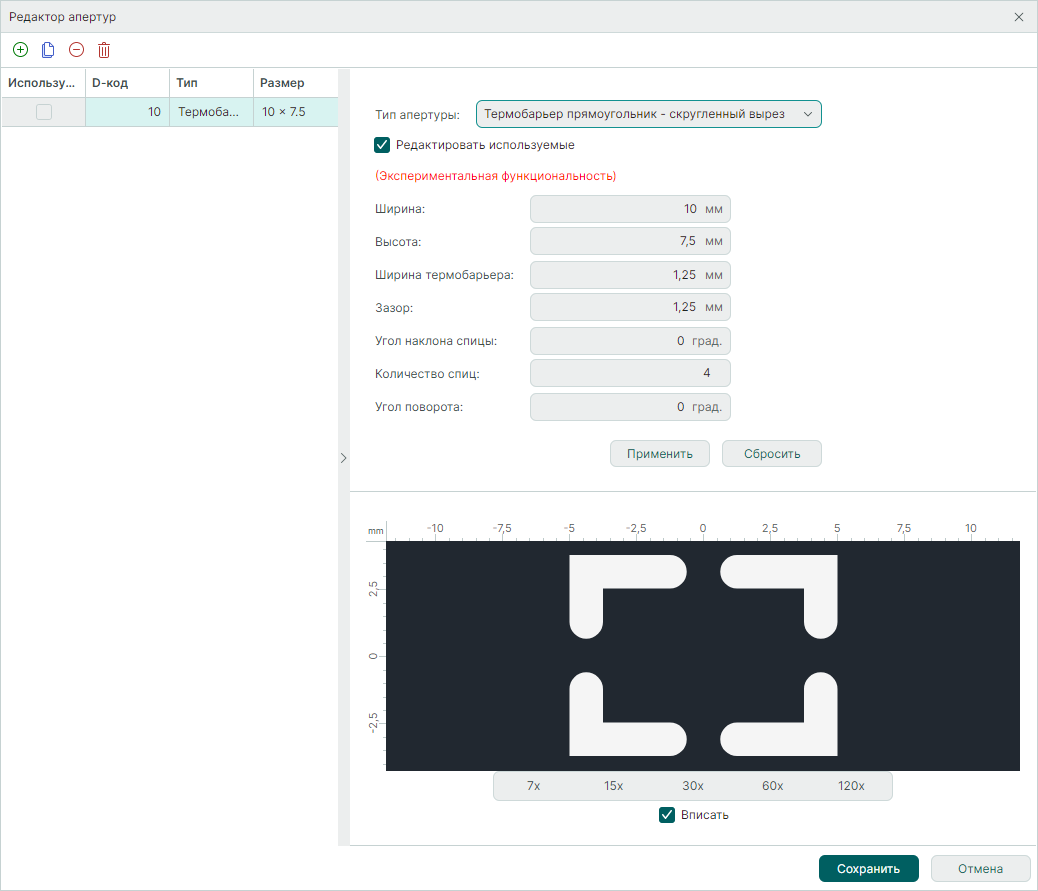

Пример отображения апертуры «Термобарьер прямоугольник – скругленный вырез» с параметрами по умолчанию представлен на Рис. 1.
Для редактирования доступны следующие параметры:
- Ширина – общая ширина всей апертуры, включая зазоры и ширину термобарьера. Значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм, см. Рис. 2.
- Высота – общая высота всей апертуры, включая зазоры и ширину термобарьера. Значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм.
- Ширина термобарьера – значение может быть задано в диапазоне 0,01 – 33,3 мм с шагом 0,1 мм, но не может быть больше, чем 1/3 минимального значения ширины или высоты апертуры (Ширина термобарьера < 1/3min(Ширина,Высота).
- Зазор – расстояние между сегментами термобарьера. При указании значения > 0 сплошной термобарьер разбивается на равные сегменты с указанным количеством спиц и углом их наклона.
Примечание! При расчете максимально возможного значения зазора для спиц используется формула: Зазор = min(Высота, Ширина) - (3*Ширина термобарьера).
- Количество спиц – значение может быть задано в диапазоне 0 – 8 с шагом 1 (только целые числа). При указании значения > 0 сплошной термобарьер разбивается равные сегменты, количество которых соответствует указанному количеству спиц, например, для 1 спицы угол сегмента будет равен 360° (360°/1), для 2 спиц – 180° (360°/2), для 3 – 120° (360°/3) и т.д. Спицы строятся с помощью проведения наклонной линии из геометрического центра прямоугольника.
- Угол наклона спицы – значение угла, под которым строится первая спица, относительно оси Х против часовой стрелки. Значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 3.
Спицы с углами 0°, 90°, 180°, 270° проходят через центры сторон прямоугольника, спицы c углами 45°, 135°, 225°, 315° формируются строго через углы прямоугольника. Промежуточные значения углов спиц отсчитываются от горизонтальной оси Х и формируется точно в соответствии с введённым значением угла.
- Угол поворота – величина угла поворота горизонтальной осевой линии апертуры против часовой стрелки. Значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 4.
