Термобарьер овал (экспериментальная функциональность)¶
Описание значения термина «Экспериментальная функциональность» см. раздел «Экспериментальная функциональность».

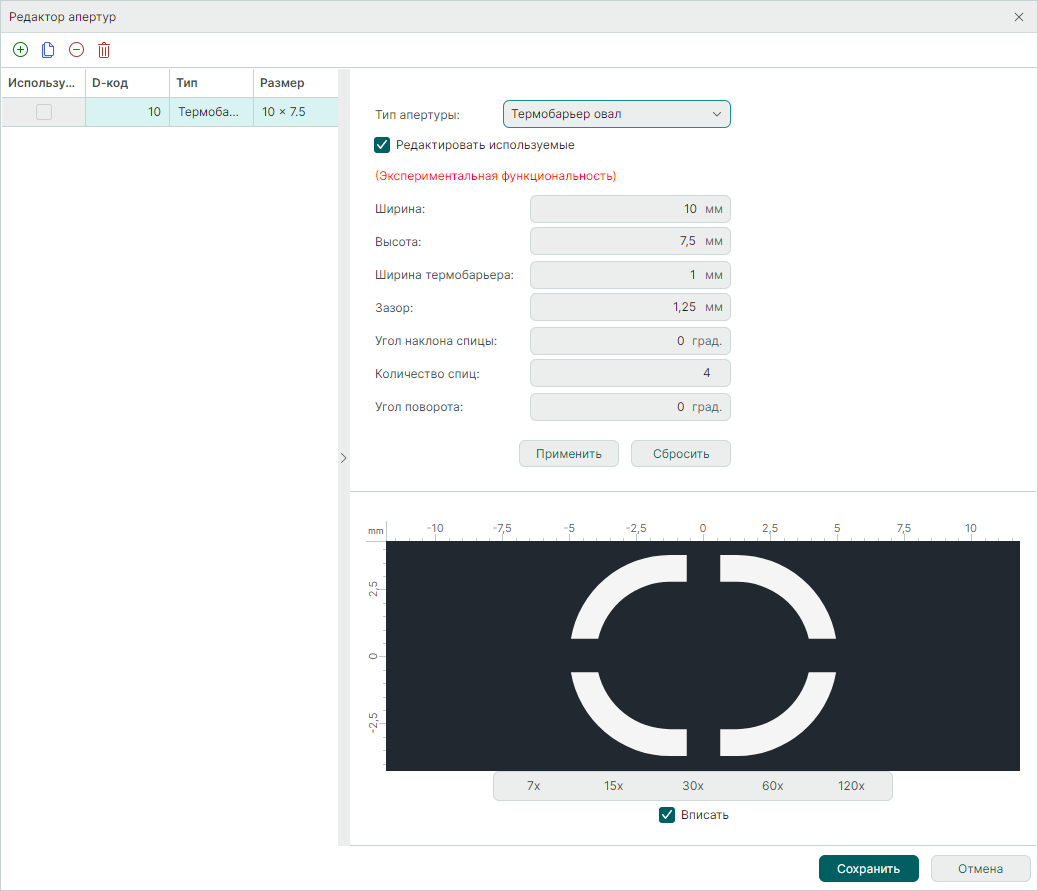

Пример отображения апертуры «Термобарьер овал» с параметрами по умолчанию представлен на Рис. 1.
Для редактирования доступны следующие параметры:
- Ширина – общая ширина всей апертуры, включая зазоры и ширину термобарьера. Значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм, см. Рис. 2.
- Высота – общая высота всей апертуры, включая зазоры и ширину термобарьера. Значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм.
- Ширина термобарьера – значение может быть задано в диапазоне 0,01 – 50 мм с шагом 0,1 мм, но не может быть больше, чем половина наименьшего значения ширины или высота апертуры (Ширина термобарьера < 1/2min(Ширина, Высота).
- Зазор – расстояние между сегментами термобарьера. При указании значения > 0 сплошной термобарьер разбивается на равные сегменты с указанным количеством спиц и углом их наклона.
Примечание! При расчете максимально возможного значения зазора для спиц используется формула: Зазор = min(Высота, Ширина) - (2*Ширина термобарьера).
- Количество спиц – значение может быть задано в диапазоне 0 – 8 с шагом 1 (только целые числа). При указании значения > 0 сплошной термобарьер разбивается на равные сегменты, количество которых соответствует указанному количеству спиц, например, для 1 спицы угол сегмента будет равен 360° (360°/1), для 2 спиц – 180° (360°/2), для 3 – 120° (360°/3) и т.д. Спицы строятся с помощью проведения наклонной линии из геометрического центра овала.

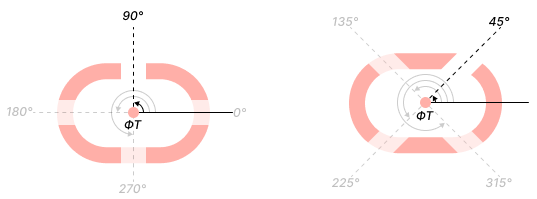

- Угол наклона спицы – значение угла, под которым строится первая спица, относительно оси Х против часовой стрелки. Значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 3.
- Угол поворота – величина угла поворота горизонтальной осевой линии апертуры против часовой стрелки. Значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 4.
