Флажок (экспериментальная функциональность)

Описание значения термина «Экспериментальная функциональность» см. раздел  «Экспериментальная функциональность».

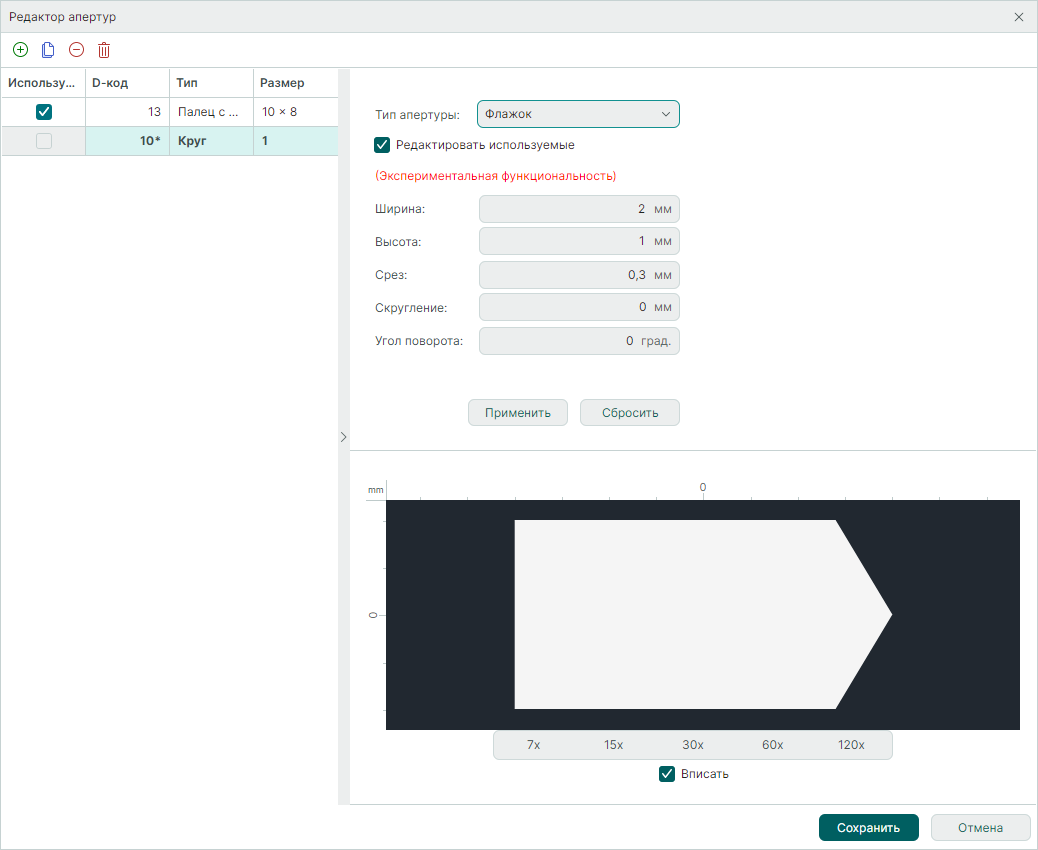

Пример отображения апертуры «Флажок» с параметрами по умолчанию представлен на Рис. 1.

Рис. 1 Апертура «Флажок»
Рис. 1 Апертура «Флажок»

Для редактирования доступны следующие параметры (Рис. 2):

  • Ширина – значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм;
  • Высота – значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм;
  • Срез – значение может быть задано в диапазоне 0 – 99 мм с шагом 0,1 мм. При указании значения среза > 0 из прямоугольника с заданными шириной и высотой вырезаются два одинаковых прямоугольных треугольника, одна из сторон которых равна 1/2 высоты прямоугольника, а вторая – введенному значению среза. Значение среза должно быть меньше, чем значение ширины апертуры (Срез < Ширина).

Рис. 2 Параметры апертуры
Рис. 2 Параметры апертуры
  • Скругление – значение радиуса сопрягающей дуги окружности, может быть задано в диапазоне 0 – 50 мм с шагом 0,1 мм. При указании значения > 0 скругление применяется ко всем углам апертуры. Значение скругления не может быть больше, чем половина наименьшего из значений высоты или ширины апертуры (R ≤ 1/2*min(Высота, Ширина), см. Рис. 3.

Рис. 3 Скругление углов апертуры
Рис. 3 Скругление углов апертуры
  • Угол поворота – величина угла поворота горизонтальной осевой линии апертуры против часовой стрелки, значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 4.

Рис. 4 Поворот апертуры
Рис. 4 Поворот апертуры
