Скругленный прямоугольник (экспериментальная функциональность)¶
Описание значения термина «Экспериментальная функциональность» см. раздел «Экспериментальная функциональность».

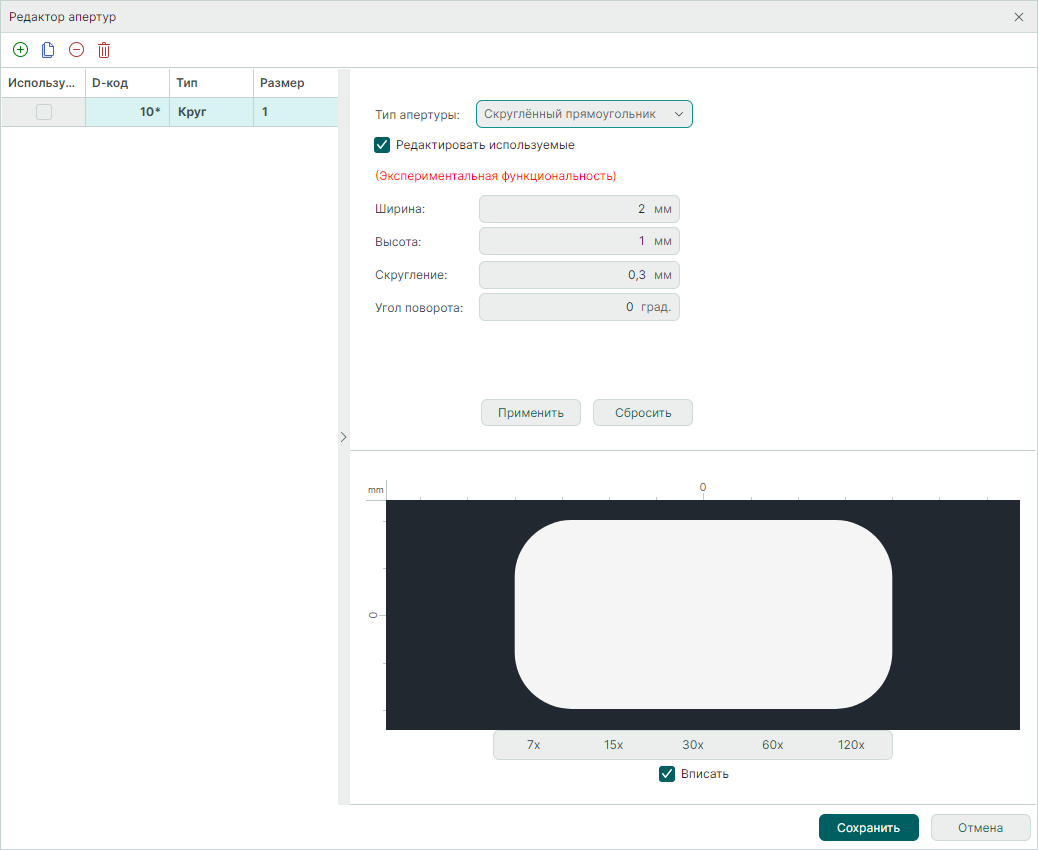

Пример отображения апертуры «Скругленный прямоугольник» с параметрами по умолчанию представлен на Рис. 1.
Для редактирования доступны следующие параметры (Рис. 2):
- Ширина – значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм;
- Высота – значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм;
- Скругление – значение радиуса сопрягающей дуги окружности, может быть задано в диапазоне 0 – 49,9 мм с шагом 0,1 мм. При указании значения > 0 скругление применяется ко всем углам апертуры. Значение скругления не может быть больше, чем значение половины высоты апертуры (R < 1/2*Высоты).
- Угол поворота – величина угла поворота горизонтальной осевой линии апертуры против часовой стрелки, значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 3.
