Термобарьер квадрат – скошенный вырез (экспериментальная функциональность)¶
Описание значения термина «Экспериментальная функциональность» см. раздел «Экспериментальная функциональность».

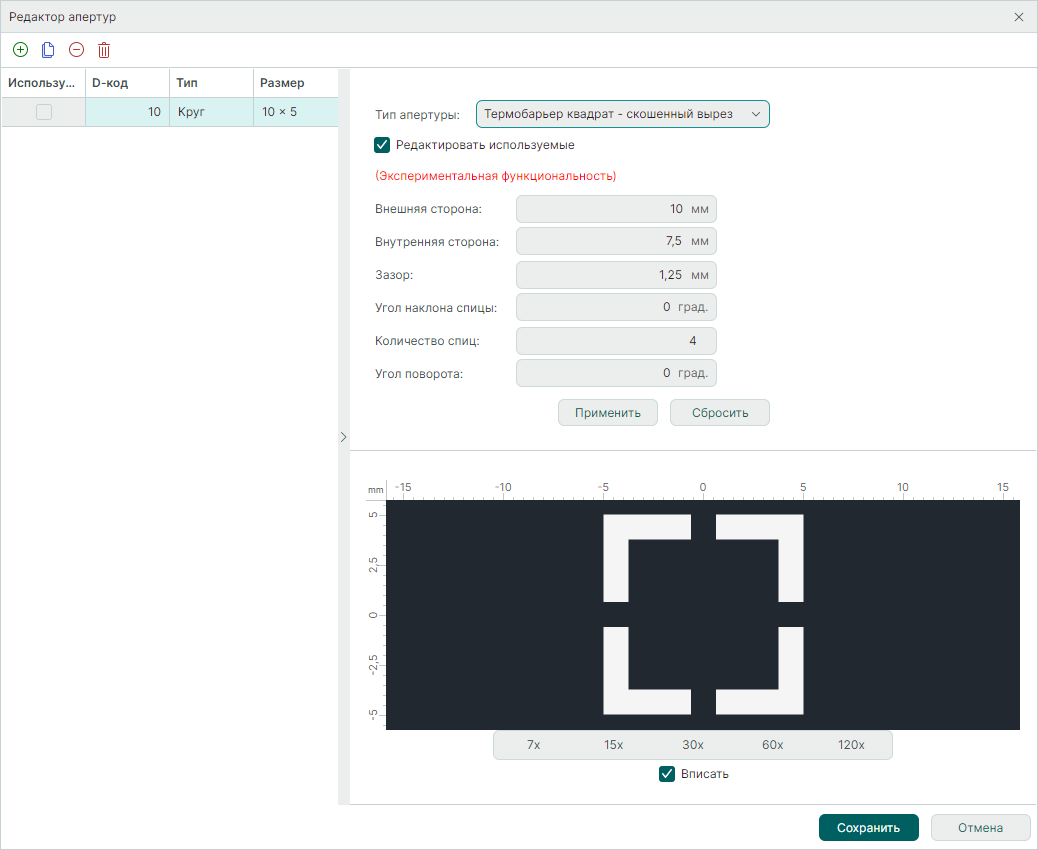

Пример отображения апертуры «Термобарьер квадрат – скошенный вырез» с параметрами по умолчанию представлен на Рис. 1.
Для редактирования доступны следующие параметры:
- Внешняя сторона – значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм, см. Рис. 2.
- Внутренняя сторона – значение может быть задано в диапазоне 0,01 – 99 мм с шагом 0,1 мм и должно быть меньше, чем внешняя сторона апертуры (Внутренняя сторона < Внешняя сторона).
- Зазор – расстояние между сегментами термобарьера. При указании значения > 0 сплошной термобарьер разбивается на равные сегменты с указанным количеством спиц и углом их наклона. Значение может быть задано в диапазоне 0 – 98,5 мм с шагом 0,1 мм.
Если угол наклона спиц(ы) составляет 45°, 135°, 225°, 315° — зазор в углу(ах) формируется с помощью выреза прямоугольника, расположенного под углом 45°, 135°, 225° или 315°, см. Рис. 3.
- Количество спиц – значение может быть задано в диапазоне 0 – 8 с шагом 1 (только целые числа). При указании значения > 0 сплошной термобарьер разбивается равные сегменты, количество которых соответствует указанному количеству спиц, например, для 1 спицы угол сегмента будет равен 360° (360°/1), для 2 спиц – 180° (360°/2), для 3 – 120° (360°/3) и т.д. Спицы строятся с помощью проведения наклонной линии из геометрического центра квадрата.
- Угол наклона спицы – значение угла, под которым строится первая спица, относительно оси Х против часовой стрелки. Значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 4.
Спицы с углами 0°, 90°, 180°, 270° проходят через центры сторон квадрата, спицы c углами 45°, 135°, 225°, 315° формируются строго через углы квадрата. Промежуточные значения углов спиц отсчитываются от горизонтальной оси Х и формируется точно в соответствии с введённым значением угла.
- Угол поворота – величина угла поворота горизонтальной осевой линии апертуры против часовой стрелки. Значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 5.
