Термобарьер квадрат – скругленный вырез (экспериментальная функциональность)

Описание значения термина «Экспериментальная функциональность» см. раздел  «Экспериментальная функциональность».

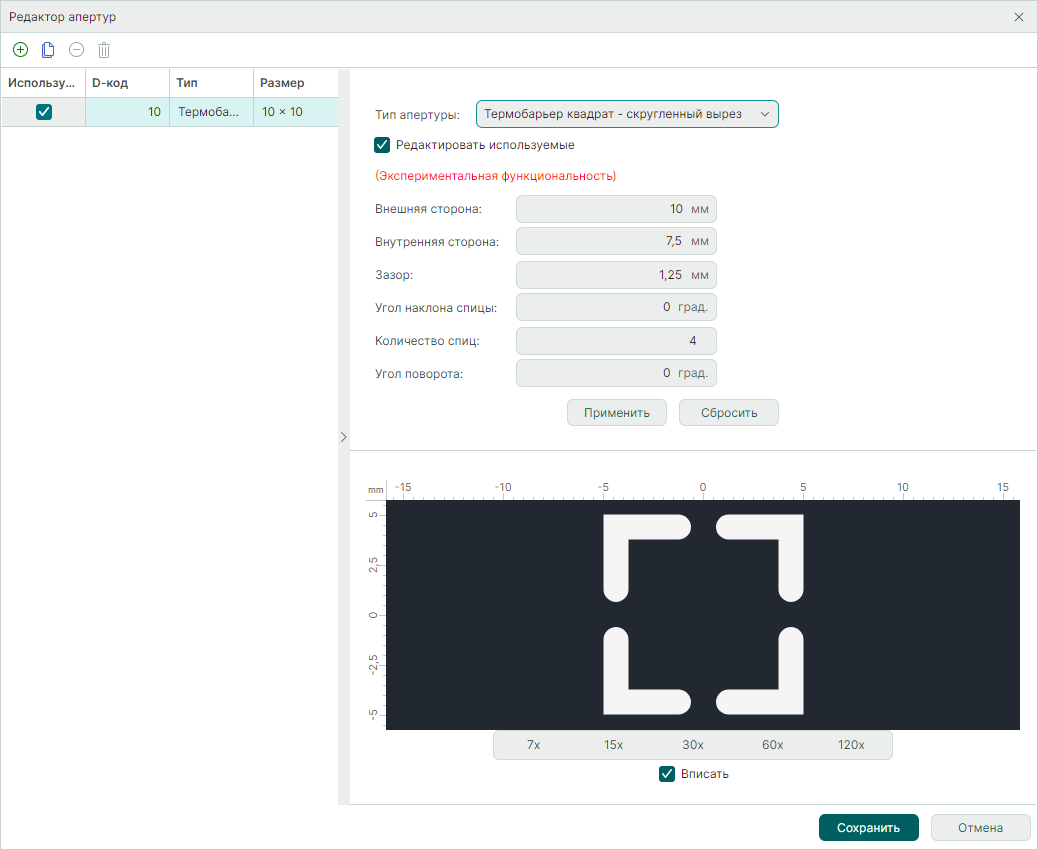

Пример отображения апертуры «Термобарьер квадрат – скругленный вырез» с параметрами по умолчанию представлен на Рис. 1.

Рис. 1 Апертура «Термобарьер квадрат – скругленный вырез»
Рис. 1 Апертура «Термобарьер квадрат – скругленный вырез»

Для редактирования доступны следующие параметры:

  • Внешняя сторона – значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм, см. Рис. 2.
  • Внутренняя сторона – значение может быть задано в диапазоне 0,01 – 99 мм с шагом 0,1 мм и должно быть меньше, чем внешняя сторона апертуры (Внутренняя сторона < Внешняя сторона).
  • Зазор – расстояние между сегментами термобарьера. При указании значения > 0 сплошной термобарьер разбивается равные сегменты с указанным количеством спиц и углом их наклона.

Рис. 2 Параметры апертуры
Рис. 2 Параметры апертуры
  • Количество спиц – значение может быть задано в диапазоне 0 – 8 с шагом 1 (только целые числа). При указании значения > 0 сплошной термобарьер разбивается на равные сегменты, количество которых соответствует указанному количеству спиц, например, для 1 спицы угол сегмента будет равен 360° (360°/1), для 2 спиц – 180° (360°/2), для 3 – 120° (360°/3) и т.д. Спицы строятся с помощью проведения наклонной линии из геометрического центра квадрата.
  • Угол наклона спицы – значение угла, под которым строится первая спица, относительно оси Х против часовой стрелки. Значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 3.

Спицы с углами 0°, 90°, 180°, 270° проходят через центры сторон квадрата, спицы c углами 45°, 135°, 225°, 315° формируются строго через углы квадрата. Промежуточные значения углов спиц отсчитываются от горизонтальной оси Х и формируется точно в соответствии с введённым значением угла.

Рис. 3 Построение спиц термобарьера
Рис. 3 Построение спиц термобарьера
  • Угол поворота – величина угла поворота горизонтальной осевой линии апертуры против часовой стрелки. Значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 4.

Рис. 4 Поворот апертуры
Рис. 4 Поворот апертуры
