Прямоугольник с фаской (экспериментальная функциональность)¶

Описание значения термина «Экспериментальная функциональность» см. раздел  «Экспериментальная функциональность».

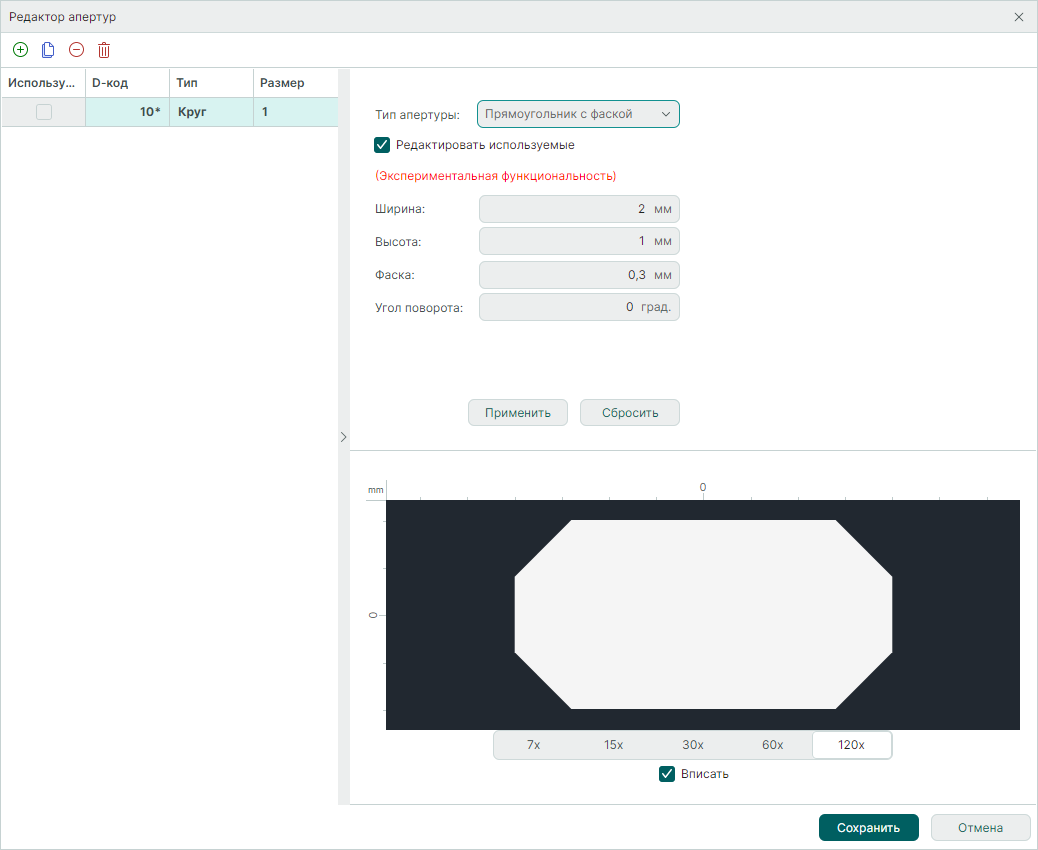

Пример отображения апертуры «Прямоугольник с фаской» с параметрами по умолчанию представлен на Рис. 1.

Для редактирования доступны следующие параметры (Рис. 2):

• Ширина – значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм;
• Высота – значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм;
• Фаска – значение любой из равных сторон равнобедренного треугольника, который будет вырезан в углах прямоугольника. При указании значения > 0 фаска применяется ко всем углам апертуры. Значение может быть задано в диапазоне 0,01 – 50 мм с шагом 0,1 мм. Значение фаски не может быть больше, чем половина наименьшего из значений высоты или ширины апертуры (R ≤ 1/2*min(Высота, Ширина).

• Угол поворота – величина угла поворота горизонтальной осевой линии апертуры против часовой стрелки, значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 3.
