Палец (экспериментальная функциональность)

Описание значения термина «Экспериментальная функциональность» см. раздел  «Экспериментальная функциональность».

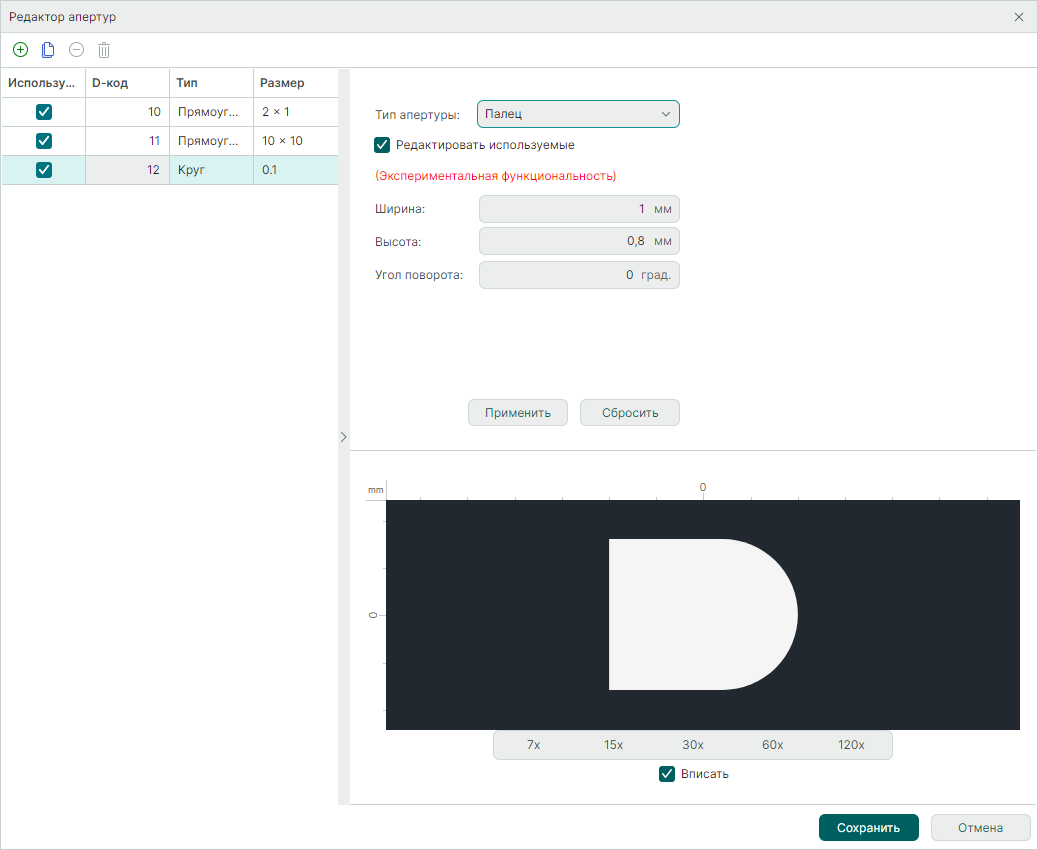

Пример отображения апертуры «Палец» с параметрами по умолчанию представлен на Рис. 1.

Рис. 1 Апертура «Палец»
Рис. 1 Апертура «Палец»

Для редактирования доступны следующие параметры (Рис. 2):

  • Ширина – значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм;
  • Высота – значение может быть задано в диапазоне 0,01 – 99,9 мм с шагом 0,1 мм. Значение высоты апертуры должно быть меньше значения ширины (Высота ˂ Ширина).

Рис. 2 Параметры апертуры
Рис. 2 Параметры апертуры
  • Угол поворота – величина угла поворота горизонтальной осевой линии апертуры против часовой стрелки, значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 3.

Рис. 3 Поворот апертуры
Рис. 3 Поворот апертуры
