Муар¶

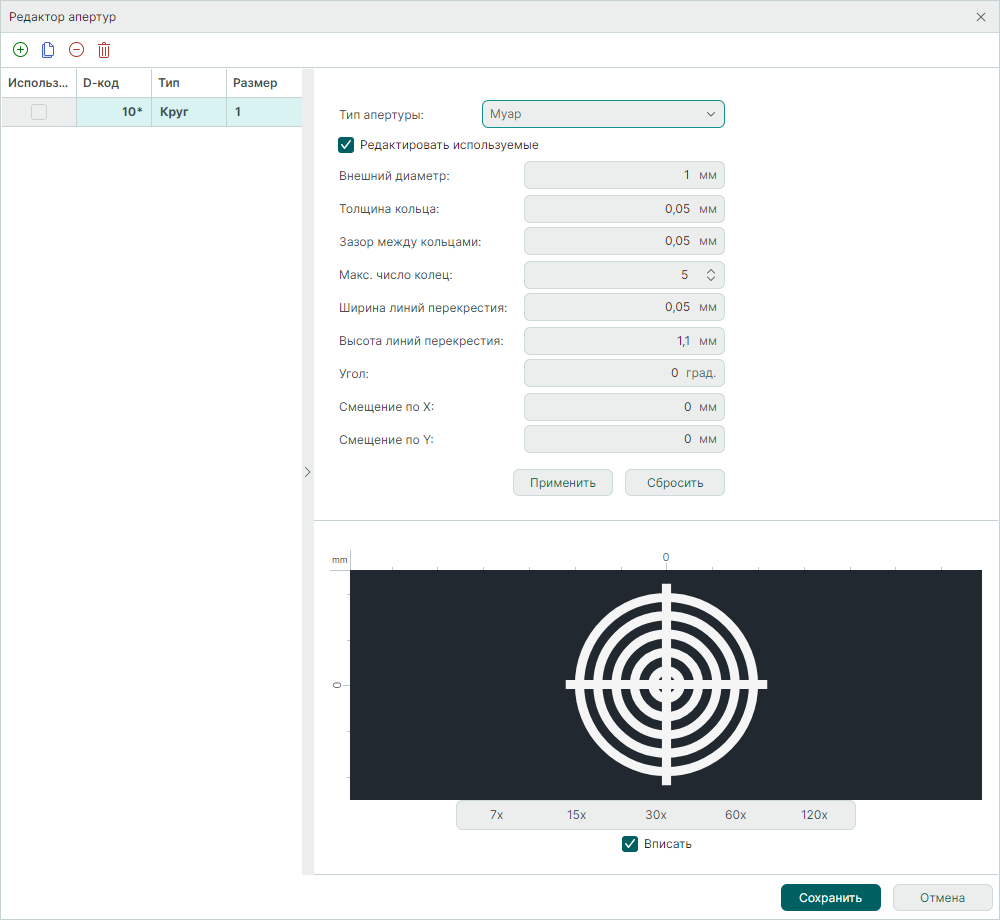

Пример отображения апертуры «Муар» с параметрами по умолчанию представлен на Рис. 1.

Для редактирования доступны следующие параметры:

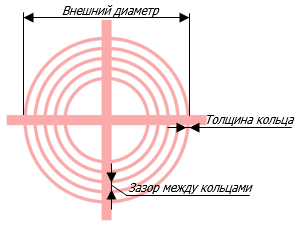

• Внешний диаметр – диаметр внешнего кольца апертуры, см. Рис. 2.
• Толщина кольца – ширина линий, образующих кольца апертуры.
• Зазор между кольцами – расстояние между линиями колец апертуры.

• Максимальное число колец – целое положительное число. Зависит от значений внешнего диаметра, толщины колец и расстояния между кольцами, см. Рис. 3.
• Ширина линий перекрестия – ширина линий, образующих перекрестие апертуры.
• Высота линий перекрестия – высота линий, образующих перекрестие апертуры.

• Угол – величина угла поворота горизонтальной осевой линии апертуры против часовой стрелки, значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 4.

• Смещение по X – смещение центра апертуры относительно начала координат по оси X.
• Смещение по Y – смещение центра апертуры относительно начала координат по оси Y.
