Полигон¶

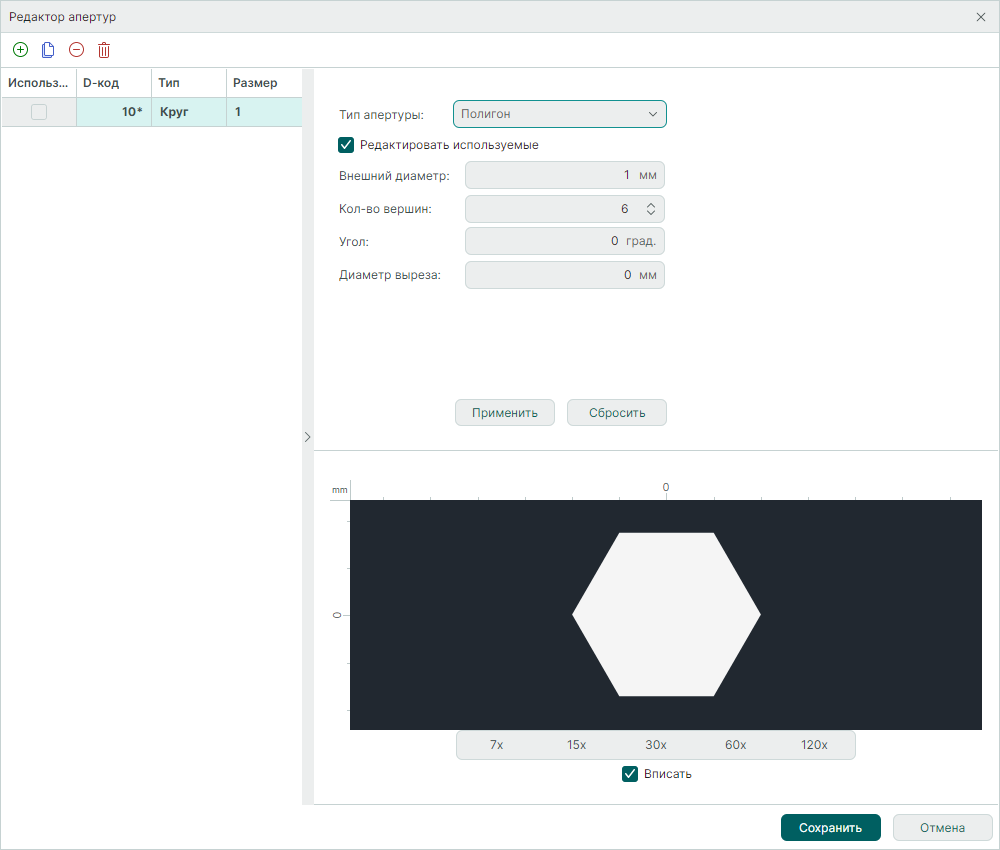

Пример отображения апертуры «Полигон» с параметрами по умолчанию представлен на Рис. 1.

Для редактирования доступны следующие параметры (Рис. 2):

• Внешний диаметр – диаметр апертуры по вершинам.
• Диаметр выреза – значение диаметра выреза должно быть меньше значения внешнего диаметра.

• Количество вершин – минимальное количество вершин апертуры – 3, максимальное – 12.
• Угол – величина угла поворота горизонтальной осевой линии апертуры против часовой стрелки. Значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 3.
