Двойное Т (экспериментальная функциональность)

Описание значения термина «Экспериментальная функциональность» см. раздел  «Экспериментальная функциональность».

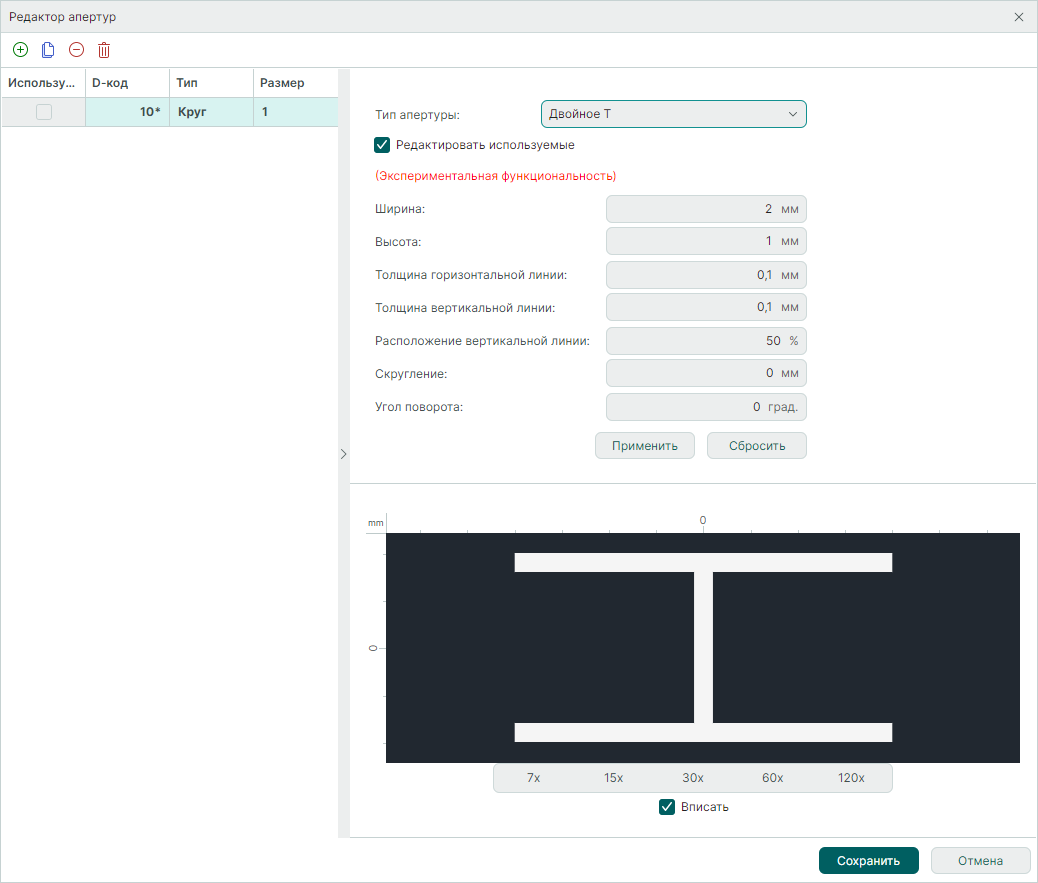

Пример отображения апертуры «Двойное Т» с параметрами по умолчанию представлен на Рис. 1.

Рис. 1 Апертура «Двойное Т»
Рис. 1 Апертура «Двойное Т»

Для редактирования доступны следующие параметры:

  • Ширина – значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм, см. Рис. 2.
  • Высота – значение может быть задано в диапазоне 0,01 – 100 мм с шагом 0,1 мм.

Рис. 2 Параметры апертуры
Рис. 2 Параметры апертуры
  • Толщина горизонтальной линии – значение может быть задано в диапазоне 0 – 50 мм с шагом 0,1 мм. Значение толщины горизонтальной линии не может быть больше, чем половина значения высоты апертуры (Толщина горизонтальной линии ≤ 1/2 Высота), см. Рис. 3.
  • Толщина вертикальной линии – значение может быть задано в диапазоне 0 – 99 мм с шагом 0,1 мм. Значение толщины вертикальной линии не может быть больше, чем  значение ширины апертуры (Толщина вертикальной линии ≤ Ширина).

Рис. 3 Толщины линий аппертуры
Рис. 3 Толщины линий аппертуры
  • Расположение вертикальной линии – значение может быть задано в диапазоне 0 – 100% с шагом 1%. Изменение значения от 0% до 100% перемещает вертикальную линию слева направо, см. Рис. 4.

Рис. 4 Расположение вертикальной линии
Рис. 4 Расположение вертикальной линии
  • Скругление – значение радиуса сопрягающей дуги окружности. При указании значения > 0 скругление применяется ко всем углам апертуры. Значение скругления не может быть больше, чем половина минимального значения толщины линий (R ≤ 1/2min(Толщина горизонтальной линии, Толщина вертикальной линии)), см. Рис. 5.

Рис. 5 Скругление углов апертуры
Рис. 5 Скругление углов апертуры
  • Угол поворота – величина угла поворота горизонтальной осевой линии апертуры против часовой стрелки, значение может быть задано в диапазоне 0 – 359° с шагом 1°, см. Рис. 6.

Рис. 6 Поворот апертуры
Рис. 6 Поворот апертуры
