«Расстегнутый» режим для двух треков

«Расстегнутый» режим трассировки диффпар активируется из контекстного меню инструментом «"Расстегнуть" диффпару», см. Рис. 1.

Рис. 1 Включение «расстегнутого» режима трассировки диффпары

Примечание! Для получения аналогичного результата можно воспользоваться горячей клавишей, по умолчанию для данного действия назначена клавиша «С».

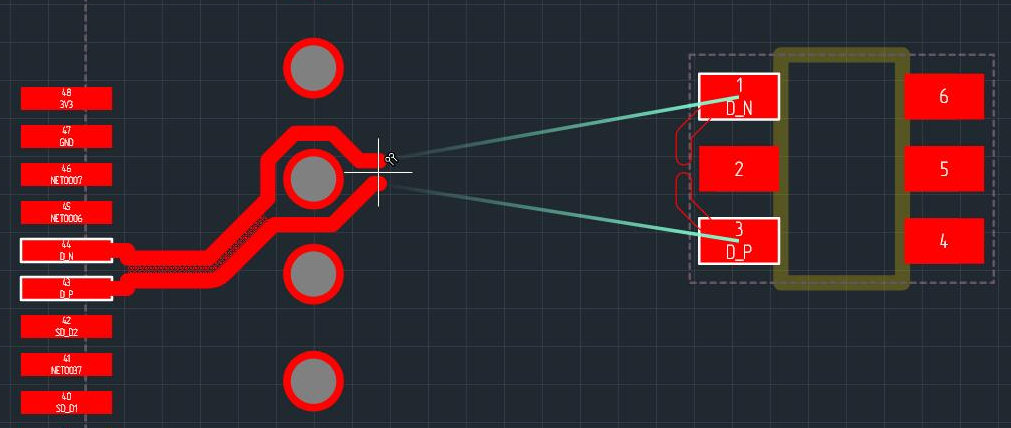

Одновременная трассировка двух треков в «расстегнутом» режиме предназначена для оперативного преодоления простых препятствий, см. Рис. 2.

Рис. 2 Преодоление препятствия в «расстегнутом» режиме размещения диффпары

«Застегнутые» участки, на которых диффпара интерпретируется системой как единое целое, показываются со штриховкой между двумя треками.

Примечание! Данный инструмент рекомендуется использовать на ограниченном пространстве и в непосредственной близости от препятствия, иначе возможны построения протяженных непарных участков диффпары.

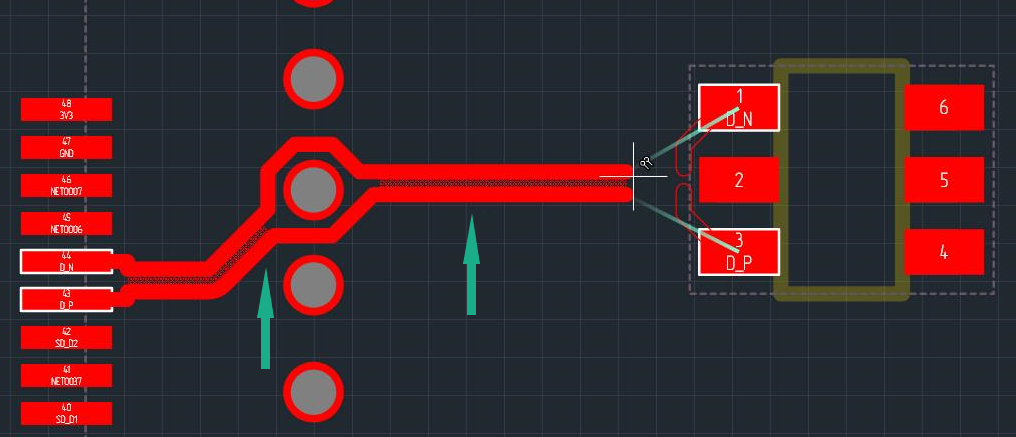

Для того чтобы избежать размещения протяженных непарных участков в системе Delta Design предусмотрено, что инструмент «Разместить диффпару» после фиксации построения участка в «расстегнутом» режиме будет автоматически возвращен в обычный режим, см. Рис. 3.

Рис. 3 Восстановление обычного режима трассировки диффпары после использования «расстегнутого» режима
