Переключатель, управляемый током

УГО компонента в основном представлении (S1) и представлении ЕСКД (S2) показаны на Рис. 1.

Рис. 1 УГО компонента

Примечание! По умолчанию метки выводов скрыты, включение отображения производится в панели «Свойства» для выбранного контакта.

Подробная информация о выводах УГО и выводах модели представлена в Табл. 1.
Таблица 1 Описание выводов УГО и выводов модели

Номер вывода	Имя вывода	Метка вывода	Вывод модели	Описание вывода
1	1	1	@1	Первый вывод ключа
2	2	2	@2	Второй вывод ключа

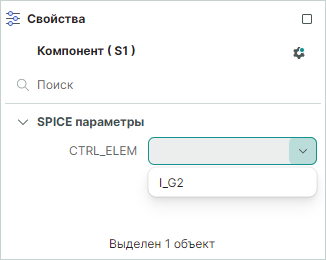

Для редактирования доступен параметр CTRL_ELEM, см. Рис. 2.

Рис. 2 SPICE-параметр CTRL_ELEM

Примечание! Параметр CTRL_ELEM должен задавать SPICE-обозначение независимого источника напряжения, используемого в качестве датчика тока.

Подробнее о редактируемом SPICE-параметре компонента см. Табл. 2.
Таблица 2 Редактируемый SPICE-параметр компонента

Обозначение	Параметр	Значение по умолчанию	Единица измерения	Обязательный параметр
CTRL_ELEM	Обозначение независимого источника как управляющего элемента	-	-	Да

Подробнее о модели компонента см. Описание моделей примитивов.
