Кусочно-линейный сигнал (PWL)¶
Кусочно-линейный сигнал – это сигнал, огибающая которого определяется кусочно-линейной функцией. Задается списком параметров PWL (T1 Y1 T2 Y2 ... Tn Yn) или PWL (имя файла).

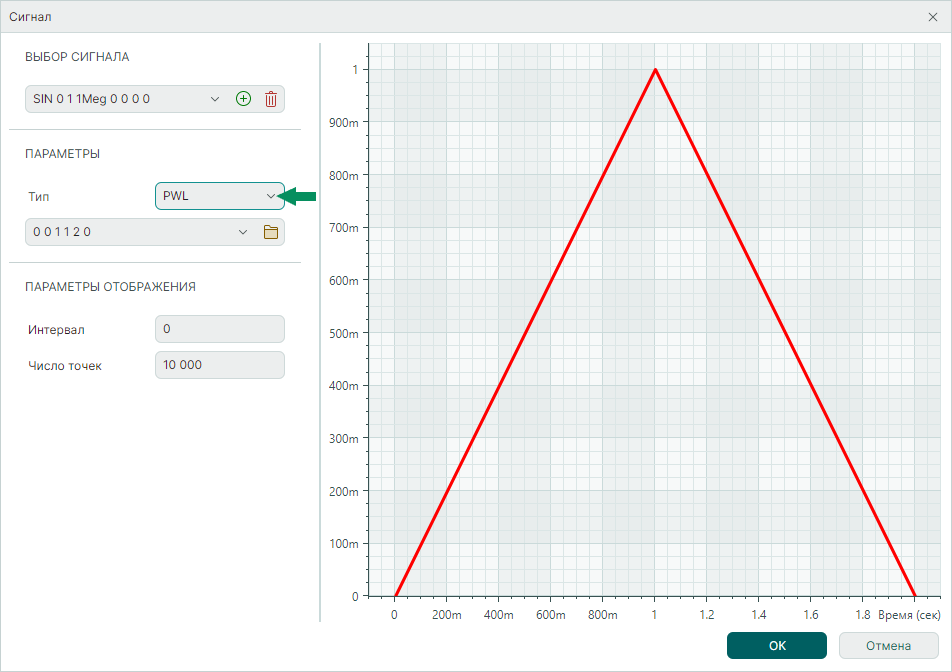

График сигнала и значения по умолчанию приведены на Рис. 1.
Подробнее параметры описаны в Табл. 1.
Таблица 1 Параметры кусочно-линейного сигнала
| Обозначение | Параметр |
|---|---|
| T1 | Абсцисса первой точки |
| Y1 | Ордината первой точки |
| T2 | Абсцисса второй точки |
| Y2 | Ордината второй точки |
| Tn | Абсцисса n-ой точки |
| Yn | Ордината n-ой точки |
| Имя файла | Имя файла, содержащего координаты точек |
Кроме этого pwl-сигнал может быть задан с помощью файла с расширением .pwl.
В форме нажмите на иконку
и через окно проводника выберите и откройте необходимый файл формата *.pwl, в результате в секции вместо координат точек отображается полное имя файла с pwl-сигналом, см. Рис. 2.
Пример файла с pwl-сигналом, содержащего точки отсчета, представлен на Рис. 3.
При использовании метода ввода точек PWL-функции на основе файла структура файла должна содержать последовательные разделённые пробелом координаты точек парами «абсцисса и ордината»: x1 y1 x2 y2 ... xn yn.
