Импорт HDL-проекта

Импорт HDL-проекта в рамках проекта цифрового моделирования выполняется из панели «Проекты».
1. Вызовите контекстное меню с имени проекта цифрового моделирования, в иерархию которого необходимо добавить импортируемый HDL-проект.
2. Выберите пункт «Импортировать HDL-проект», см. Рис. 1.

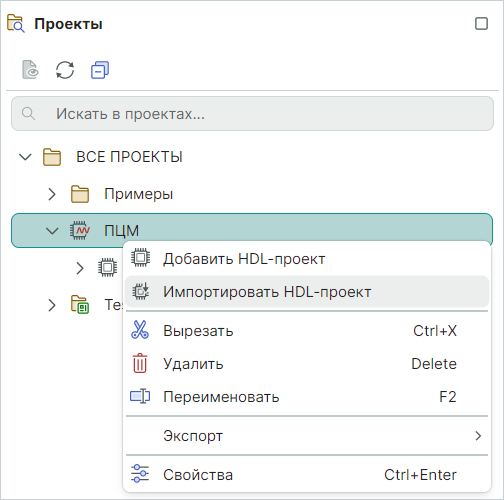

Рис. 1 Импортирование HDL-проекта

3. В окне «Импорт HDL» на шаге импорта «Начальная настройка» выберите каталог с импортируемым HDL-проектом и имя, которое будет отображаться в иерархии  проекта цифрового моделирования, см. Рис. 2.

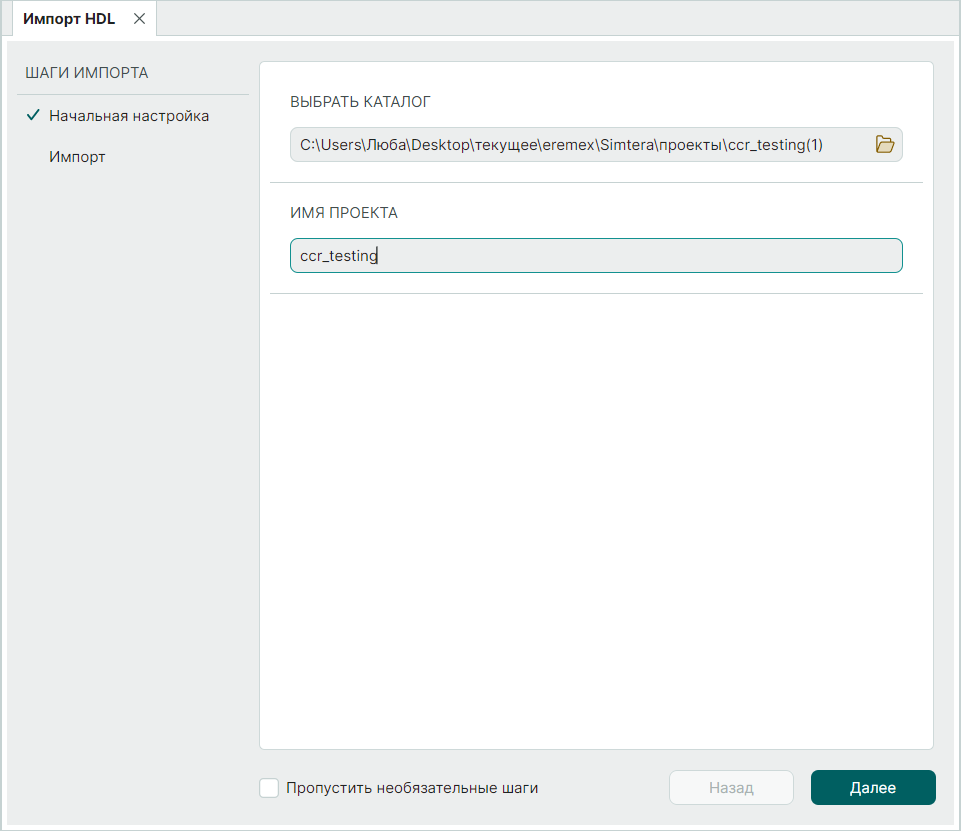

Рис. 2 Начальная настройка при импорте HDL-проекта

4. В окне «Импорт HDL» нажмите «Далее».
5. В окне «Импорт HDL» на шаге «Импорт» нажмите «Начать».
6. По завершении операции в окне «Импорт HDL» на шаге «Импорт» отображается сообщения о предупреждениях и ошибках, которые возникли в процессе импорта. При нажатии на можно создать текстовый файл журнала.
7. В окне «Импорт HDL» на шаге «Импорт» нажмите «Готово».
8. В результате импорта HDL-проекта в иерархии выбранного цифрового проекта моделирования отображается HDL-проект, см. Рис. 3.

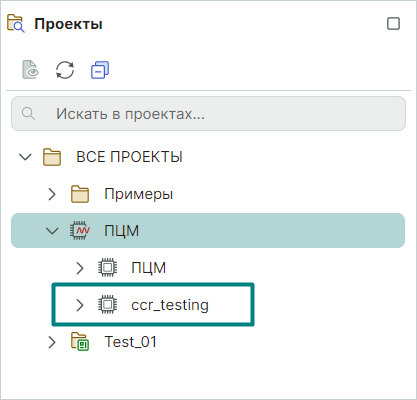

Рис. 3 Результат импортирования HDL-проекта
