Синусоидальный сигнал (SIN)¶
Синусоидальный сигнал – это сигнал, огибающая которой описывается функцией синусоиды. Задаётся списком параметров SIN (YOFF YAMPL FREQ TD DF PHASE NC).

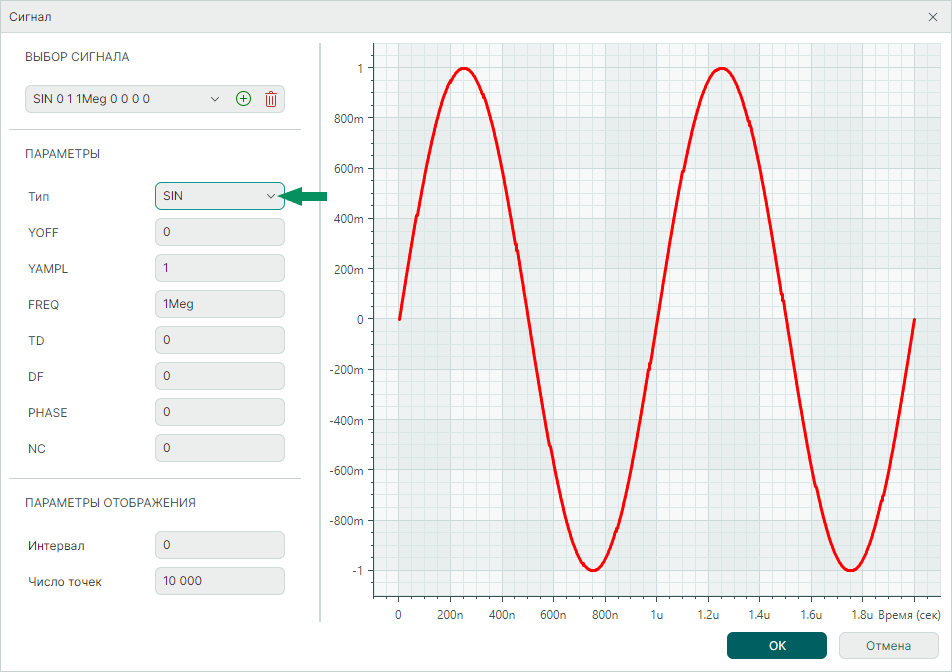

График сигнала и значения по умолчанию приведены на Рис. 1.
Подробнее параметры описаны в Табл. 1.
Таблица 1 Параметры синусоидального сигнала
| Обозначение | Параметр |
|---|---|
| YOFF | Постоянная составляющая |
| YAMPL | Амплитуда сигнала |
| FREQ | Частота волны |
| TD | Задержка или запаздывание сигнала по оси времени |
| DF | Коэффициент затухания |
| PHASE | Начальная фаза (при t=0) |
| NC | Число целых периодов функции (0 соответствует отсутствию ограничения) |
Значения сигнала рассчитываются согласно Табл. 2.
Таблица 2 Расчет значений сигнала
| Интервал | Значение |
|---|---|
| 0<=t<TD | YOFF+exp(0)YAMPLsin(PHASE/180*pi) |
| TD<=t<TD+1/FREQ*NC | YOFF+exp(DF(TD-t))YAMPLsin(2piFREQ(t-TD)+PHASE/180*pi) |
| TD+1/FREQ*NC<=t<infinity (бесконечность) | YOFF+exp(-DF/FREQNC)YAMPLsin(2piNC+PHASE/180pi) |
В выражениях значения сигнала используются:
- exp – функция расчёта экспоненты;
- sin – функция расчёта синуса;
- pi – число π = 3,14159265358979323846;
- t – текущее время симуляции.
