Экспоненциальный сигнал (EXP)¶
Экспоненциальный сигнал – это одиночный импульс, огибающая которого имеет определяется экспоненциальной функцией. Задаётся списком параметров EXP (Y1 Y2 TD1 TC1 TD2 TC2).

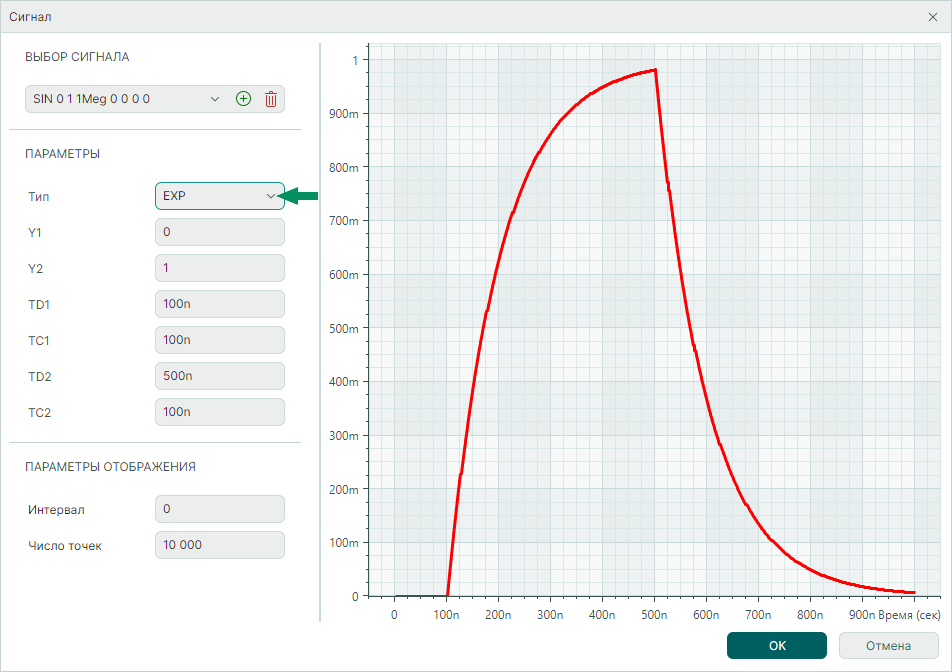

График сигнала и значения по умолчанию приведены на Рис. 1.
Подробнее параметры экспоненциального сигнала описаны в Табл. 1.
Таблица 1 Параметры экспоненциального сигнала
| Обозначение | Параметр |
|---|---|
| Y1 | Начальное значение |
| Y2 | Максимальное значение |
| TD1 | Начало переднего фронта |
| TC1 | Постоянная времени переднего фронта |
| TD2 | Начало заднего фронта |
| TC2 | Постоянная времени заднего фронта |
Значения сигнала рассчитываются согласно Табл. 2.
Таблица 2 Расчет значений сигнала
| Интервал | Значение |
|---|---|
| t<TD1 | Y1 |
| TD1 <= t < TD2 | Y1+(Y2–Y1)*(1–exp(–t+TD1)/TC1) |
| TD2 < t <= TSTOP | Y1+((Y2-Y1)(1-exp(-(TD2-TD1)/TC1)))exp(-(t-TD2)/TC2))) |
В выражениях значения сигнала используются:
- TSTOP – конечное время анализа переходного процесса;
- exp – функция расчёта экспоненты;
- t – текущее время симуляции.
