Частотно-модулированный синусоидой сигнал (SFFM)¶
Частотно-модулированный синусоидой сигнал – это синусоидальный сигнал, частота которого модулирована синусоидальной функцией. Задаётся списком параметров SFFM (YOFF YAMPL FC MOD FM).

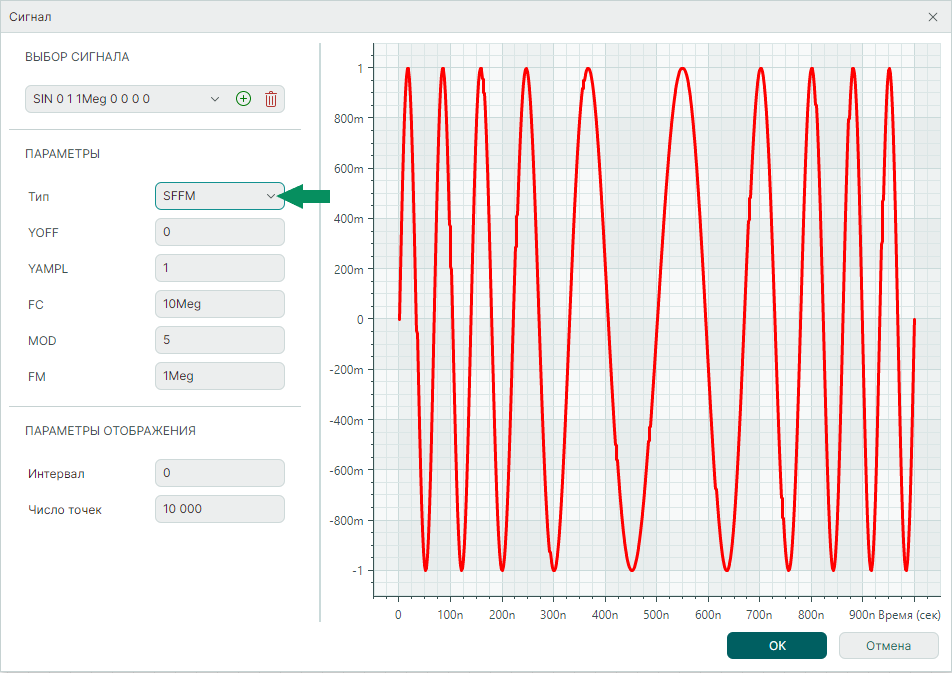

График сигнала и значения по умолчанию приведены на Рис. 1.
Подробнее параметры описаны в Табл. 1.
Таблица 1 Параметры частотно-модулированного синусоидой сигнала
| Обозначение | Параметр |
|---|---|
| YOFF | Постоянная составляющая |
| YAMPL | Амплитуда сигнала |
| FC | Частота несущей волны |
| MOD | Глубина модуляции |
| FM | Частота модулирующей волны |
Выражение для частотно-модулированного сигнала представляется формулой:
s(t)=YOFF+YAMPLsin(2piFCt+MODsin(2piFMt)), где
sin – функция расчёта синуса;
pi – число π = 3,14159265358979323846;
t – текущее время симуляции.
