Взаимная (магнитосвязная) индуктивность

УГО компонента в основном представлении (L1) и представлении ЕСКД (L2) показаны на Рис. 1.

Рис. 1 УГО компонента

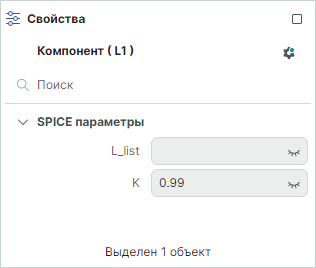

Для редактирования доступны следующие SPICE-параметры, см. Рис. 2.

Рис. 2 Редактируемые SPICE-параметры

Примечание! Заполнение параметра L_list производится путем перечисления SPICE-обозначений моделей катушек индуктивностей через символ пробела. SPICE-обозначение катушки индуктивности имеет вид: L_<обозначение катушки на схеме>.

Подробнее о редактируемых SPICE-параметрах компонента см. Табл. 1.
Таблица 1 Редактируемые SPICE-параметры компонента

Обозначение	Параметр	Значение по умолчанию	Единица измерения	Обязательный параметр
L_list	Перечисление взаимно связанных катушек индуктивности	-	-	Да
K	Коэффициент взаимной индукции	0.99	-	Да

Подробнее о модели компонента см. Описание моделей примитивов.
