Перечень элементов (плоский)¶
В перечне элементов (плоском) отображены компоненты (радиодетали), использованные в электрической схеме проекта в табличном виде.
Данные сгруппированы по семействам компонентов.
Изменение содержания отчета и приведение в соответствие стандартам предприятия доступно во вкладке «Таблица» после перехода в режим редактирования. Вкладка «Листы» обеспечивает просмотр документа (при переходе в режим редактирования становится доступной загрузка из Xml-файла).
В окне перечня элементов отображаются следующие колонки:
- Позиционное обозначение – позиционное обозначение компонента на схеме;
- Наименование – наименование радиодетали (артикул/PartNumber). Редактирование данного поля можно произвести в настройках перечня. По умолчанию поле заполняется автоматически на основе информации о компоненте, которая занесена в библиотеку;
- Количество – число радиодеталей данного типа на схеме. Поле заполняется автоматически на основе данных схемы;
- Примечание – произвольное текстовое примечание. Поле доступно для редактирования.
- Зона – зона расположения радиодетали на схеме. Колонка отображается в случае, если схема имеет разбиение на зоны, подробнее см. «Электрические схемы» раздел Разбиение на зоны.

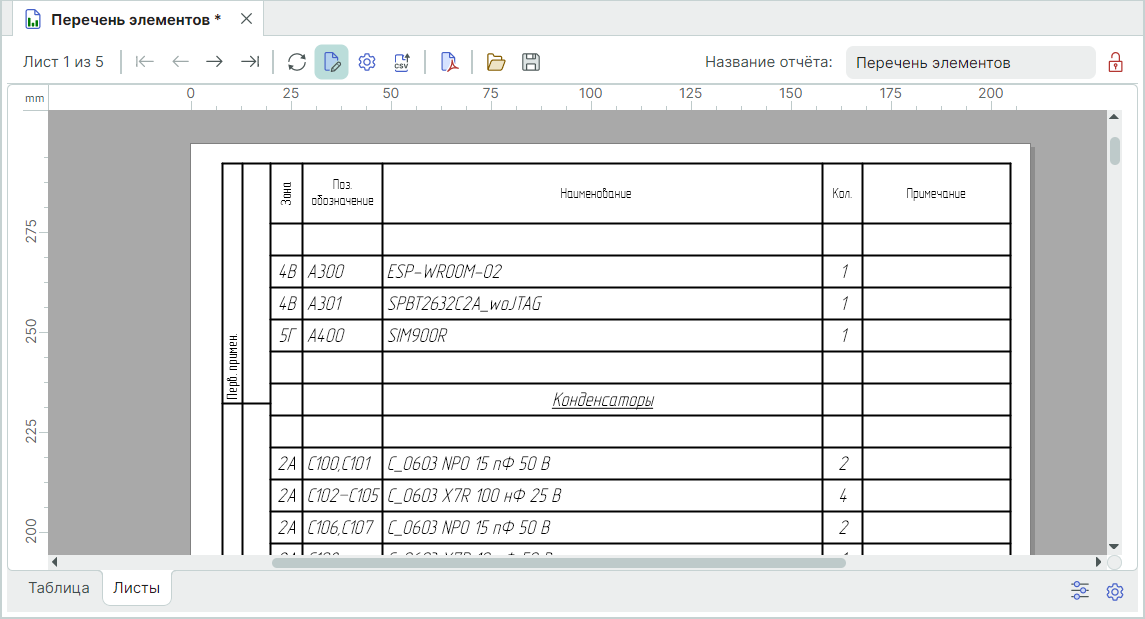

Пример отображения сформированного отчета показан на Рис. 1.
