Линейно-частотно-модулированный сигнал (SLFM)¶
Линейно-частотно-модулированный сигнал задаётся списком параметров SLFM (YOFF YAMPL FINIT FDEV TD PW).

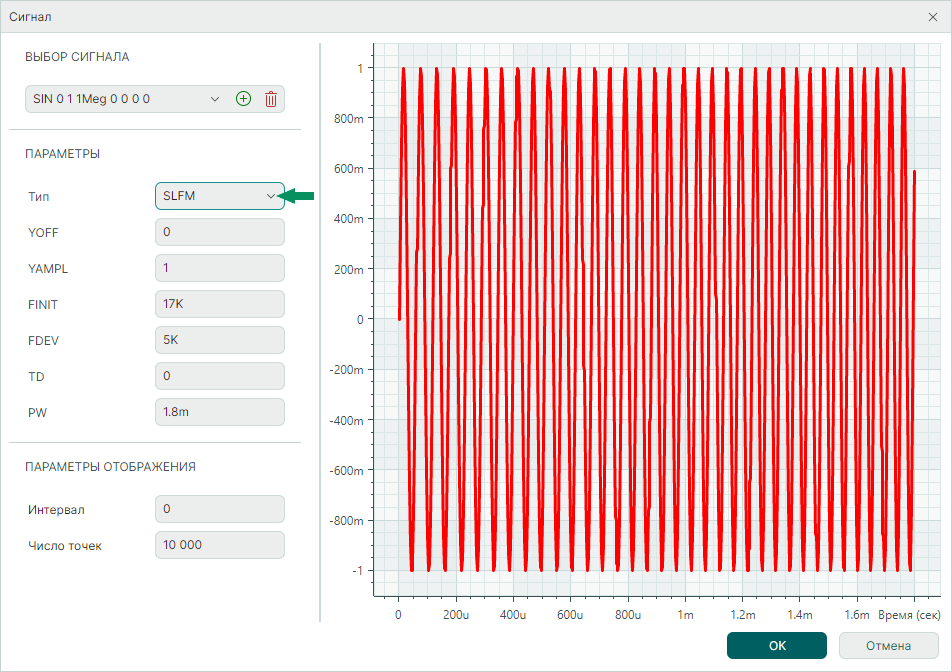

График сигнала и значения по умолчанию приведены на Рис. 1.
Подробнее параметры линейно-частотно-модулированного сигнала приведены в Табл. 1.
Таблица 1 Параметры линейно-частотно-модулированного сигнала
| Обозначение | Параметр |
|---|---|
| YOFF | Постоянная составляющая |
| YAMPL | Амплитуда |
| FINIT | Начальная частота |
| FDEV | Девиация частоты |
| TD | Задержка или запаздывание сигнала по оси времени |
| PW | Длительность сигнала |
Значения сигнала рассчитываются согласно Табл. 2.
Таблица 2 Расчет значений сигнала
| Интервал | Значение |
|---|---|
| 0<=t<TD | YOFF |
| TD<=t<TD+PW | YOFF+YAMPLsin(2pi(FINIT+FDEV/2/PW(t-TD))*(t-TD)) |
| TD+PW<=t<infinity (бесконечность) | YOFF+YAMPLsin(2pi(FINIT+FDEV/2/PWPW)*PW) |
В выражениях значения сигнала используются:
- sin – функция расчёта синуса;
- pi – число π = 3,14159265358979323846;
- t – текущее время симуляции.
