Импорт баз данных, конвертированных в csv формат

Импорт библиотек в виде баз данных, конвертированных в формат csv, производится посредством импорта файла с информацией о связи УГО и посадочных мест (Excel, Access и др.).

Примечание! Подробное описание способов конвертации представлено в Приложении А.

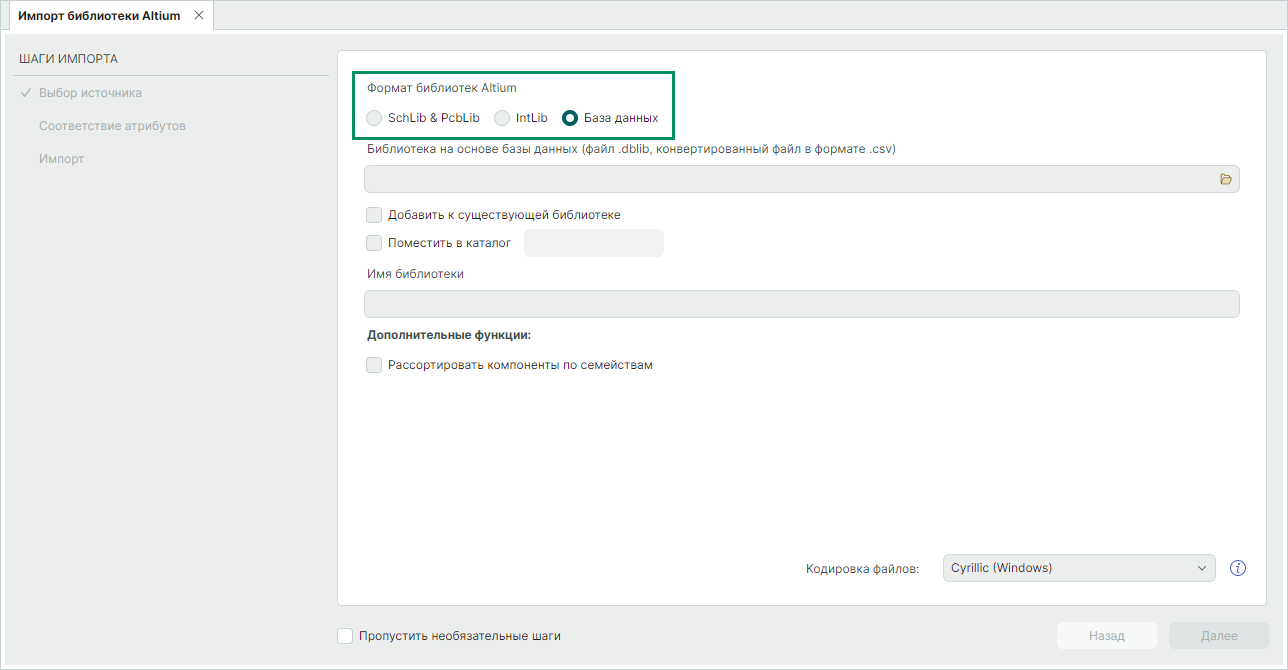

  1. Для импорта библиотек на основе баз данных, конвертированных в csv формат, в окне «Импорт библиотеки Altium» выберите вариант – База данных, см. Рис. 1.
Рис. 1 Выбор формата импортируемой библиотеки
Рис. 1 Выбор формата импортируемой библиотеки

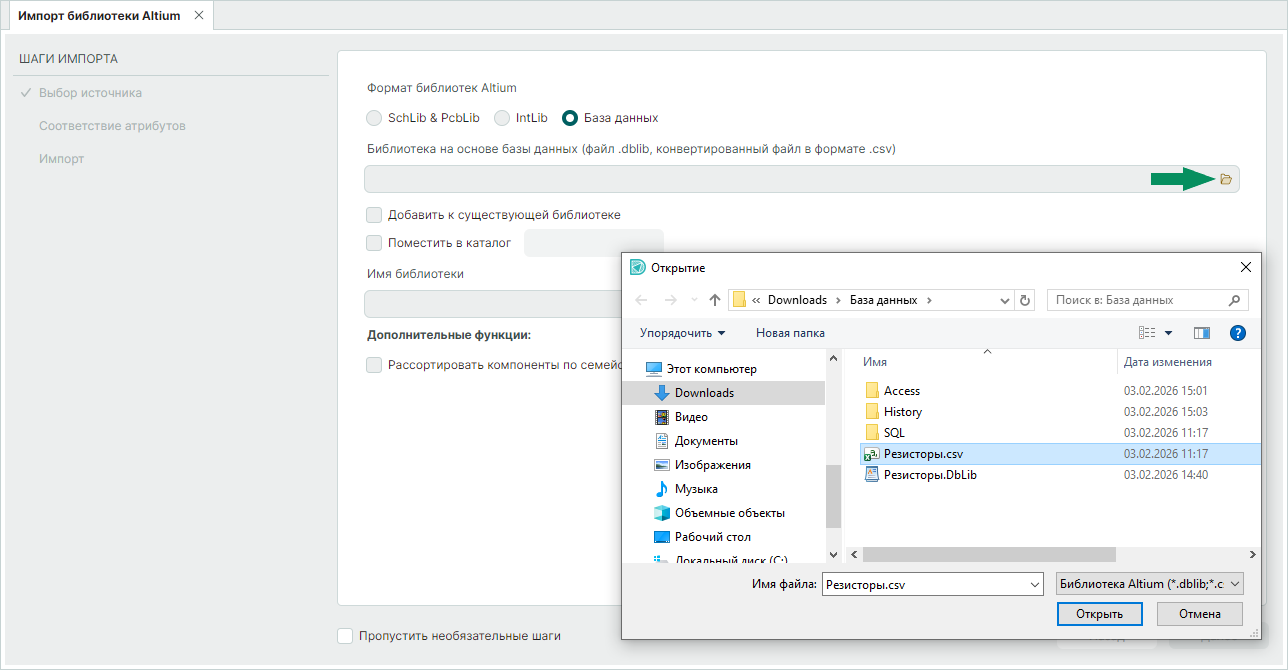

  1. Выберите файл csv формата на основе базы данных. Для выбора файла нажмите , после выбора импортируемого файла в окне проводника нажмите «Открыть», см. Рис. 2.
Рис. 2 Выбор файла импортируемой библиотеки
Рис. 2 Выбор файла импортируемой библиотеки

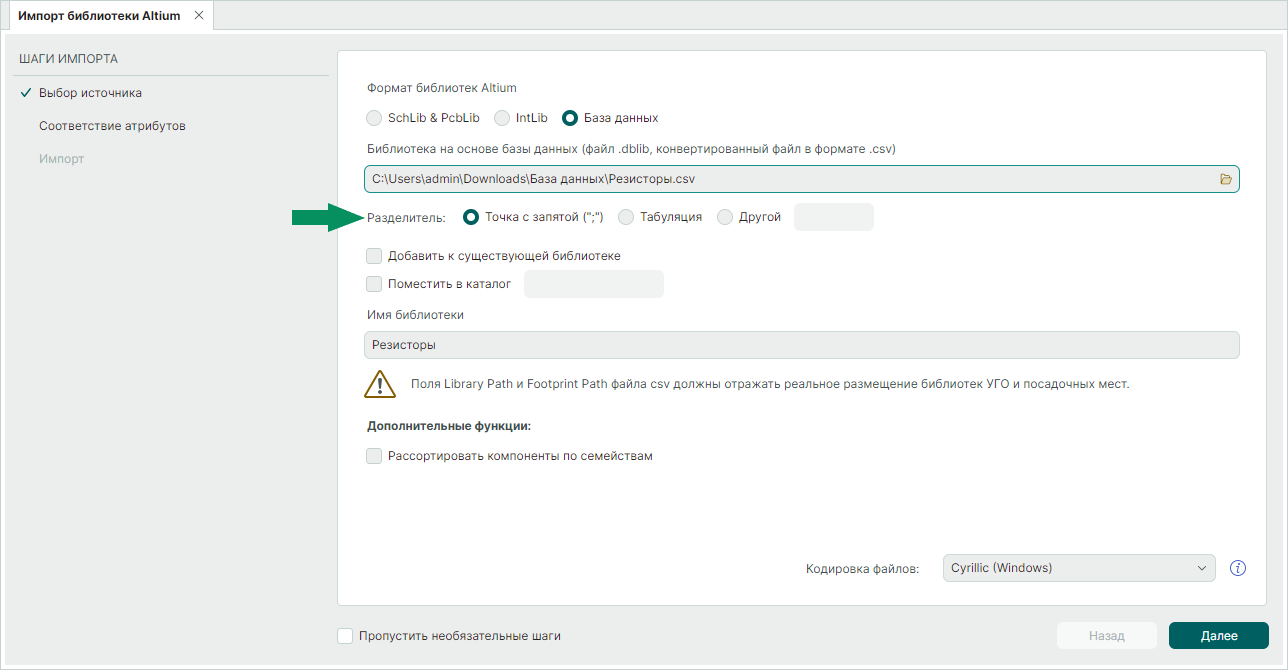

  1. Выберите вариант разделителя, который использован в импортируемом csv-файле, или введите нужный символ в поле после выбора варианта «Другой», см. Рис. 3.
Рис. 3 Выбор разделителя
Рис. 3 Выбор разделителя
  1. Определите иерархию и наименование библиотеки после импорта с помощью следующих настроек:

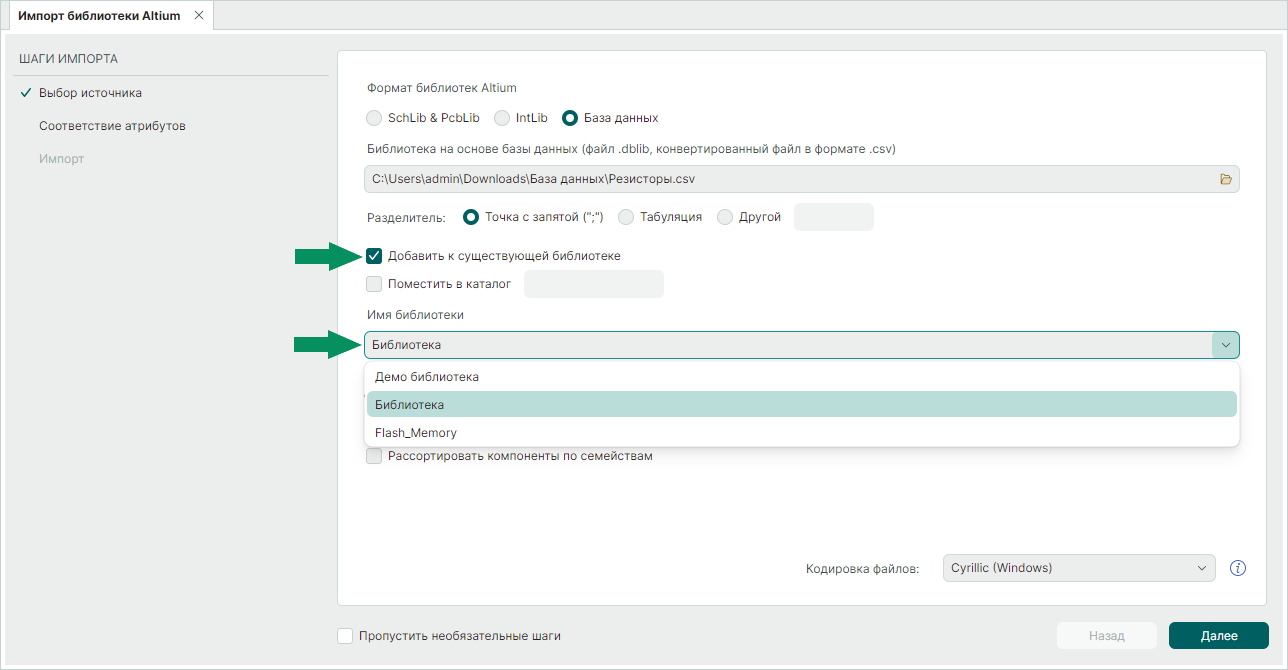

  • «Добавить к существующей библиотеке» – при установке флага импортируемая библиотека будет добавлена к уже существующей библиотеке, выбор библиотеки осуществляется из выпадающего меню «Имя библиотеки», см. Рис. 4;

Рис. 4 Добавление к существующей библиотеке
Рис. 4 Добавление к существующей библиотеке

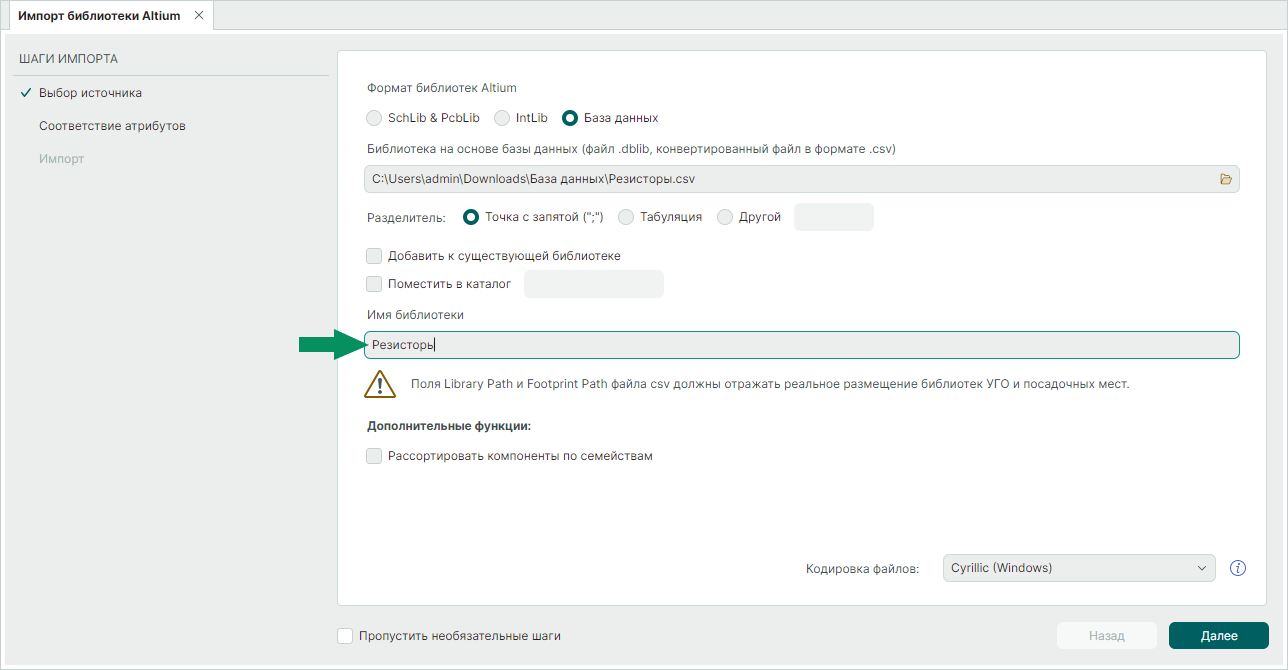

  • «Имя библиотеки» – наименование библиотеки, которая будет создана после импорта, если флаг в чек-боксе «Добавить к существующей библиотеке» не установлен. По умолчанию наименование библиотеки соответствует имени импортируемого csv-файла, см. Рис. 5;

Рис. 5 Определение имени библиотеки
Рис. 5 Определение имени библиотеки

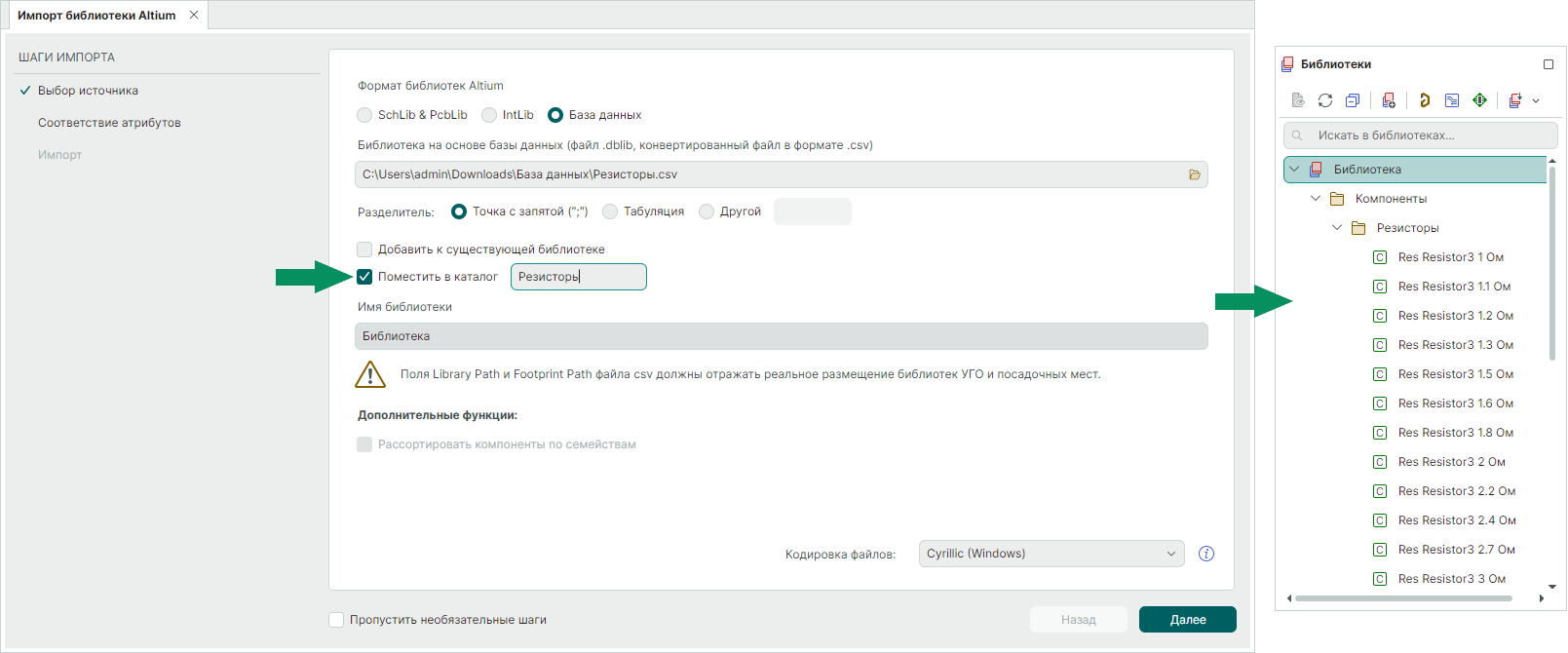

  • «Поместить в каталог» – при установке флага и ввода имени каталога компоненты импортируемой библиотеки будут сгруппированы в отдельный каталог (папку). Каталог может быть создан как внутри новой, так и существующей библиотеки, см. Рис. 6;

Рис. 6 Перемещение в каталог
Рис. 6 Перемещение в каталог

Настройки дополнительных функций и последующие шаги мастера импорта аналогичны импорту библиотек других форматов, подробнее см. Импорт схемотехнических библиотек и библиотек посадочных мест.

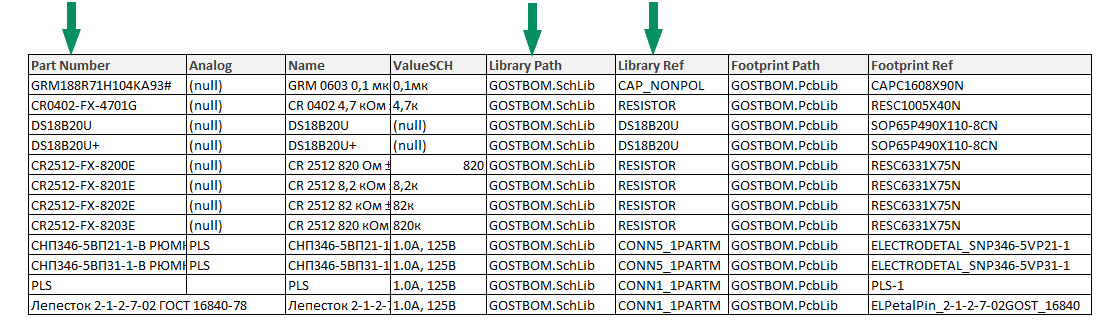

Для успешного импорта csv-файл должен отвечать следующим требованиям (Рис. 7):

  • Содержать названия атрибутов (полей) в первой строке файла;
  • Содержать не менее одной строки с данными, т.е. информацию хотя бы об одном компоненте;
  • Включать в себя обязательные поля:

– «Part Number» – название компонента;
– «Library Path» – ссылка на библиотеку УГО компонента (SchLib);
– «Library Ref» – название компонента в библиотеке (SchLib).

  • Реальное расположение файлов библиотеки УГО (SchLib) и библиотеки посадочных мест (PcbLib) должно совпадать с данными, указанными в полях «Library Path» и «Footprint Path» импортируемого csv-файла.
  • Не содержать идентичных строк с данными, т.е. строк с одинаковой информацией.

Рис. 7 Пример csv-файла
Рис. 7 Пример csv-файла

Примечание! При импорте библиотек в виде баз данных с большим количеством компонентов может потребоваться большой объем оперативной памяти.
