Источник тока, управляемый током

УГО компонента в основном представлении (G1) и представлении ЕСКД (G2) показаны на Рис. 1.

Рис. 1 УГО компонента

Примечание! По умолчанию метки выводов скрыты, включение отображения производится в панели «Свойства» для выбранного контакта.

Подробная информация о выводах УГО и выводах модели представлена в Табл. 1.
Таблица 1 Описание выводов УГО и выводов модели

Номер вывода	Имя вывода	Метка вывода	Вывод модели	Описание вывода
1	1	1	@1	Управляемый вывод втекания тока
2	2	2	@2	Управляемый вывод истекания тока
3	ctrl1	ctrl1	@3	Управляющий вывод втекания тока
4	ctrl2	ctrl2	@4	Управляющий вывод истекания тока

Для источника тока, управляемого током, для редактирования доступен SPICE-параметр GAIN, см. Рис. 2.

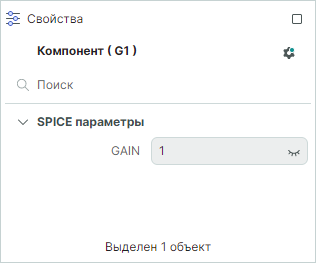

Рис. 2 SPICE-параметр GAIN

В источнике тока, управляемом током, с помощью коэффициента передачи от входа к выходу можно задать зависимость выходного тока от управляющего:
I=GAIN* Iy,
где Iy – ток управляемого источника.
Подробнее о редактируемом параметре см. Табл. 2.
Таблица 2 Редактируемый параметр источника тока, управляемого током

Обозначение	Параметр	Значение по умолчанию	Единица измерения	Обязательный параметр
GAIN	Коэффициент передачи от входа к выходу	1	Ампер/Ампер	Да

Подробнее о модели компонента см. Описание моделей примитивов.
