3D-визуализация сгибов

Для просмотра сгибов на 3D модели печатной платы перейдите в панель «Проекты» и в контекстном меню для узла «Плата» выберите «Открыть 3D модель», см. Рис. 1.

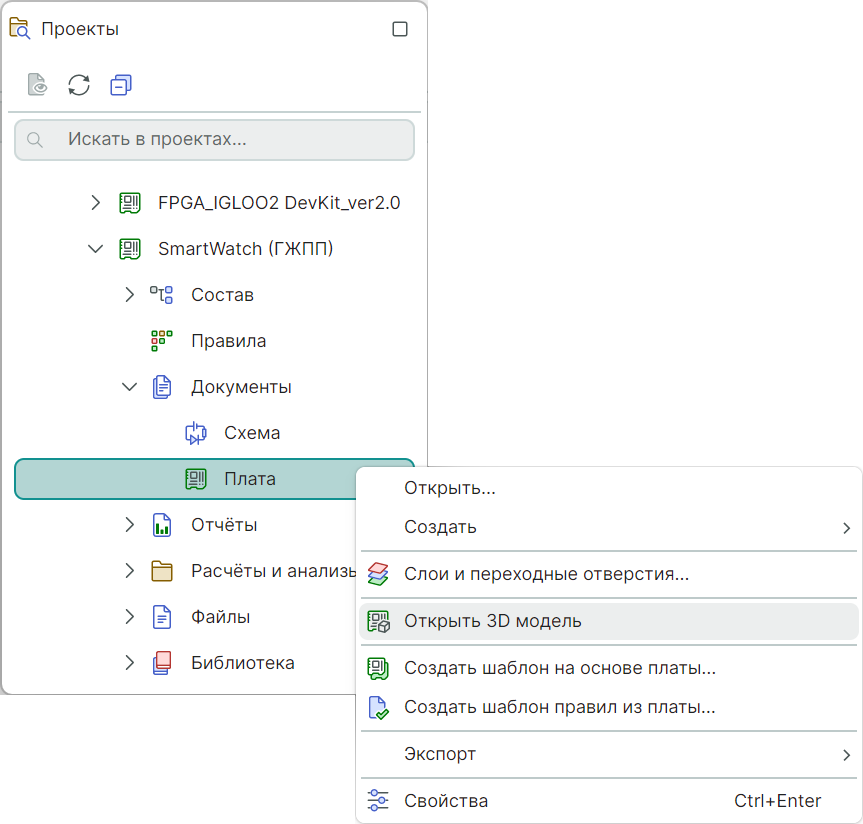

Рис. 1 Переход к 3D модели

При открытии 3D модели плата отображается без сгибов.

Примечание! Количество окон с отображаемыми 3D моделями ограничено, фактическое количество 3D моделей плат зависит от характеристик рабочей станции. В случае появления ошибки в окне с 3D моделью закройте все окна с 3D моделями и перезапустите Delta Design.

Для отображения сгибов печатной платы нажмите кнопку «Отображать сгиб» на встроенной панели инструментов, см. Рис. 2.

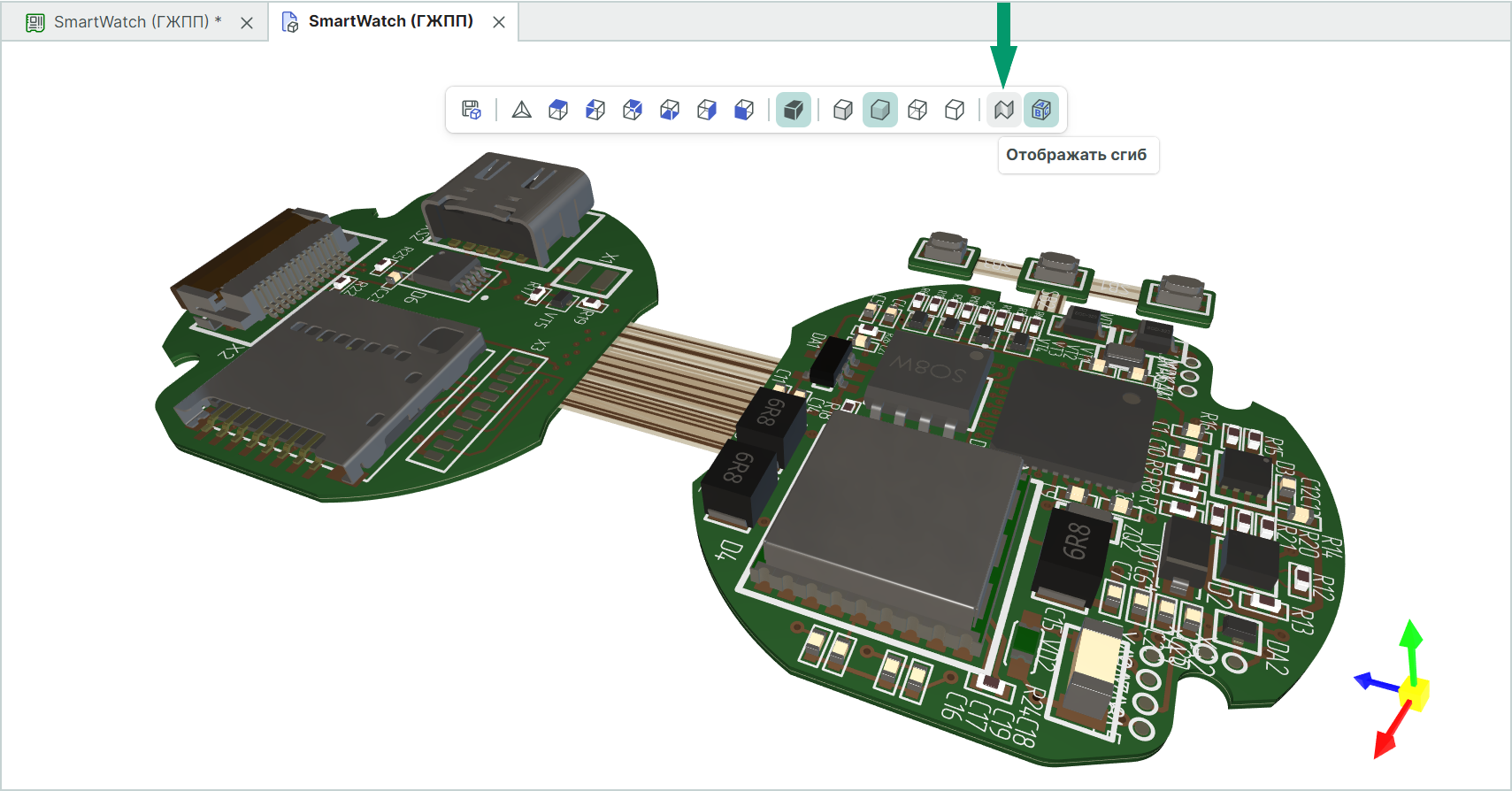

Рис. 2 Переход к отображению сгиба

Сгибы будут отображены c заданными ранее параметрами, см. Рис. 3.

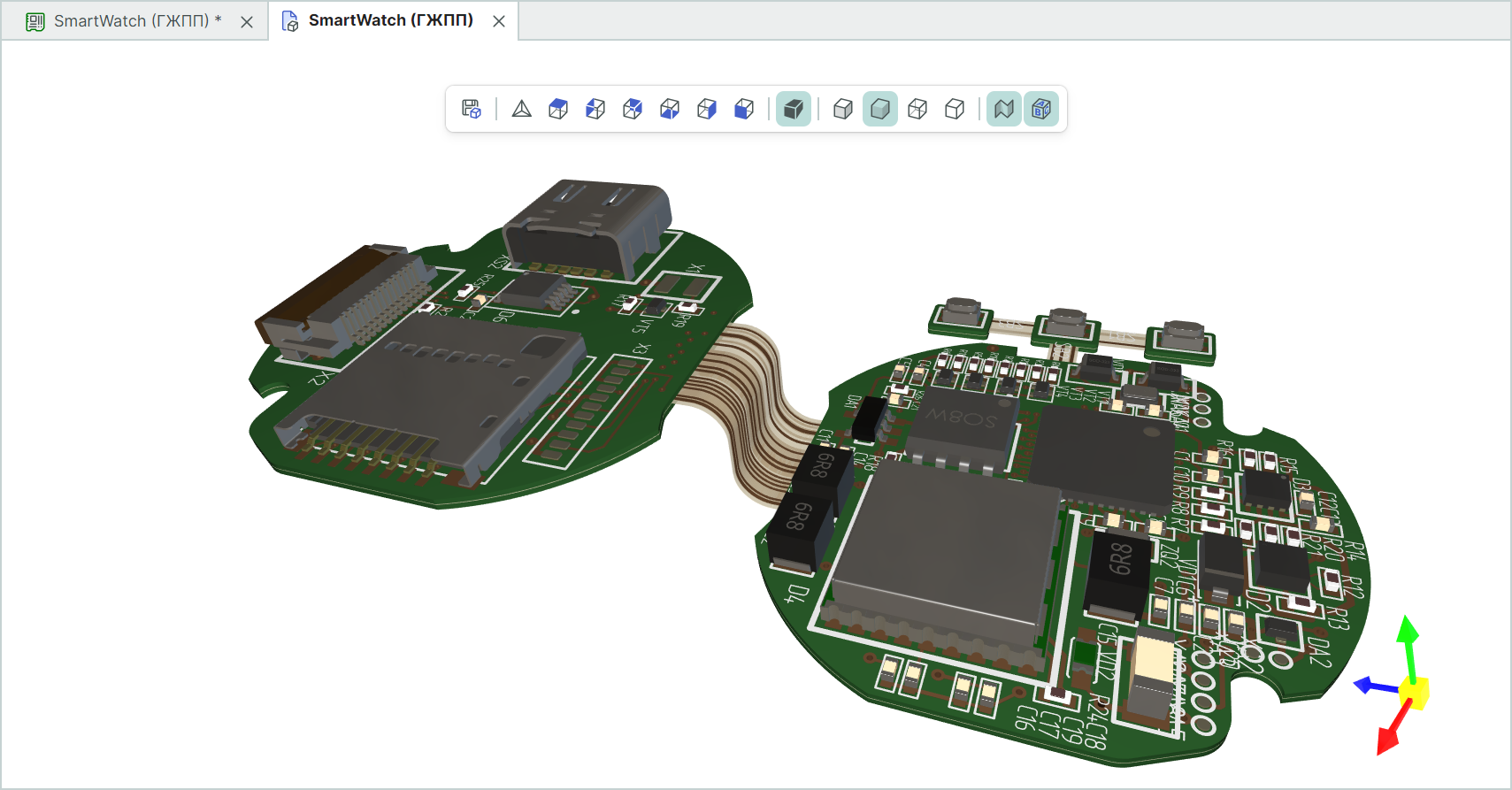

Рис. 3 Отображение сгиба

В случае если сгиб не может быть применен на 3D модели платы, в панели «Журналы» будет отображено информирующее сообщение, см. Рис. 4.

Рис. 4 Сообщение в панели «Журналы»
