Альтернативное представление УГО

На практике встречаются случаи, когда один и тот же компонент на разных схемах может быть обозначен с помощью разных УГО. Например, в одних случаях компонент может быть представлен в виде нескольких секций УГО, а в других - в виде единого УГО.
Для реализации такого требования в системе Delta Design предусмотрен механизм создания альтернативных наборов УГО.
Каждый отдельный набор УГО компонента, который может быть размещен на схеме, называется «Представление».
При создании каждый компонент уже содержит одно схемное представление компонента, которое называется «По умолчанию».
Для того чтобы создать новое представление для компонента необходимо нажать иконку  «Создать представление», см. Рис. 1.

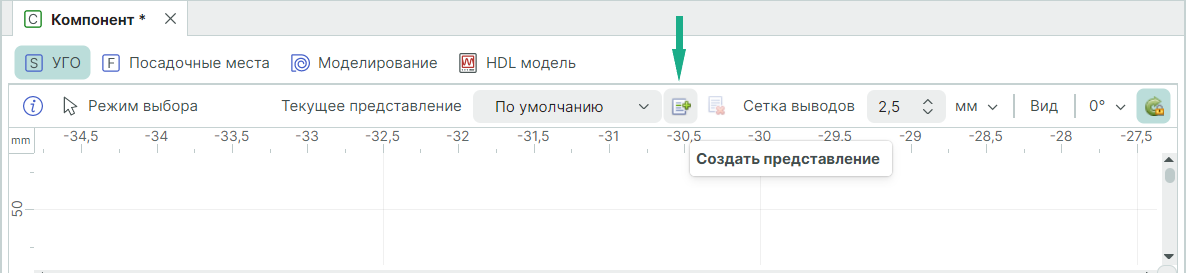

Рис. 1 Создание нового представления компонента
Рис. 1 Создание нового представления компонента

При создании нового представления по умолчанию ему присваивается имя «Альтернативное», см. Рис. 2.

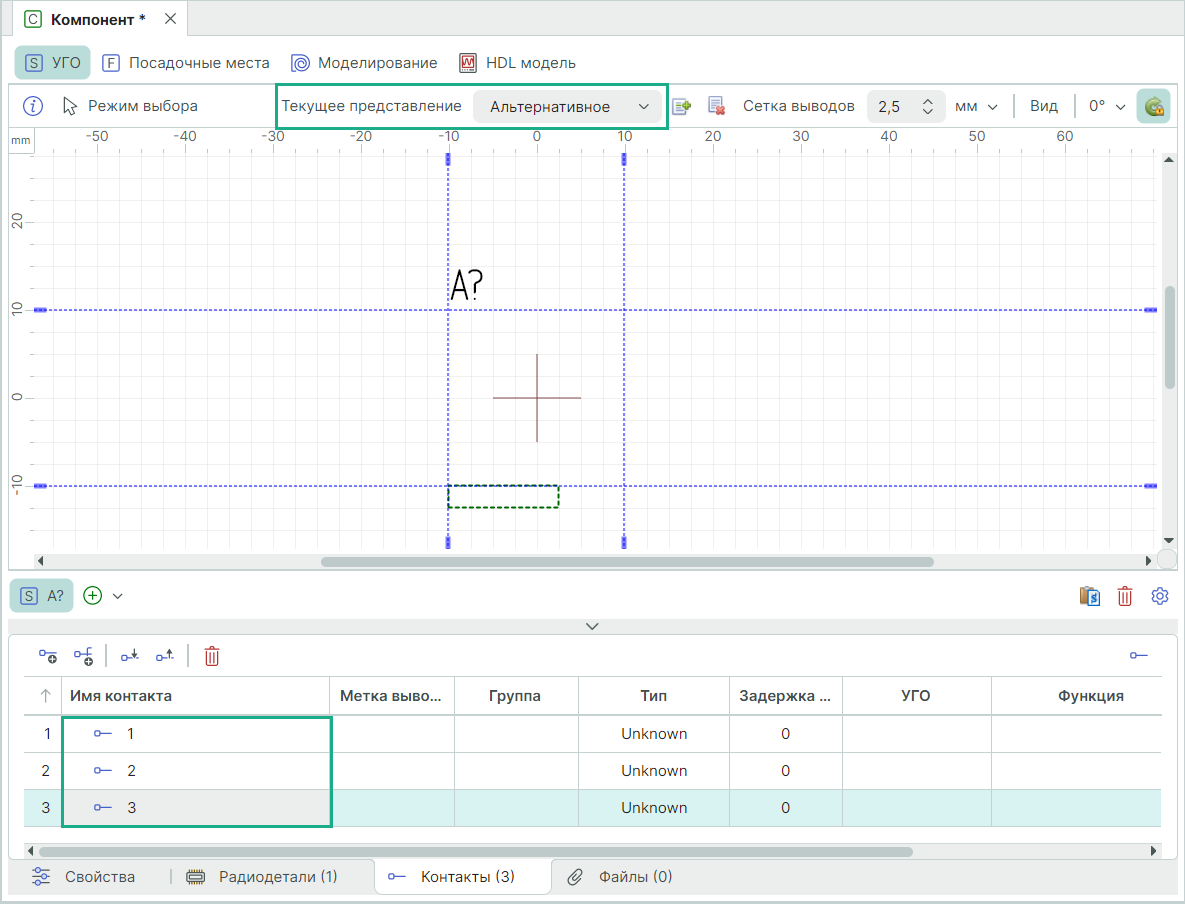

Рис. 2 Новое представление компонента
Рис. 2 Новое представление компонента

После создания новое представление не содержит какой-либо графики. Таким образом, для нового представления должен быть выбран или создан комплект УГО.

Важно! Альтернативные представления содержат то же количество контактов/выводов, что и основное. Поэтому все выводы, используемые в УГО альтернативного представления, должны быть сопоставлены с контактами компонента. Подробнее см. раздел Сопоставление.

Переключение между представлениями компонента осуществляется с помощью выпадающего списка, см. Рис. 3.

Рис. 3 Переключение между представлениями
Рис. 3 Переключение между представлениями

Для удаления представления необходимо переключиться на нужное представление и нажать иконку  «Удалить представление», см. Рис. 4.

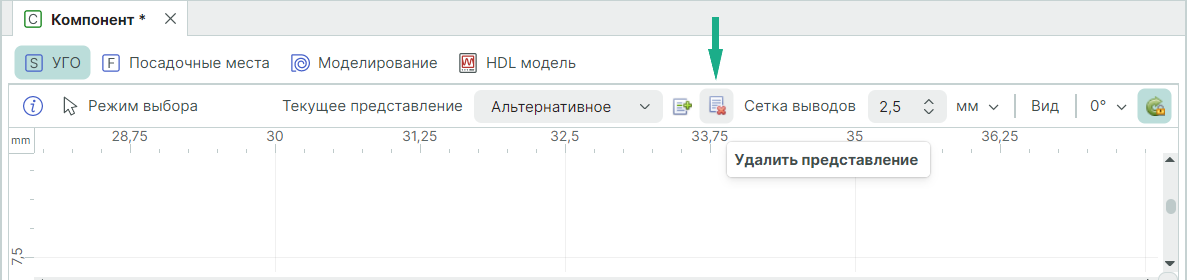

Рис. 4 Удаление представления
Рис. 4 Удаление представления

Примечание! Основное представление не может быть удалено, для удаления доступны только альтернативные представления.

Для переименования схемного представление компонента:
1. Вызовите окно настроек из контекстного меню секции или с помощью символа , расположенного в правой части редактора, см. Рис. 5.

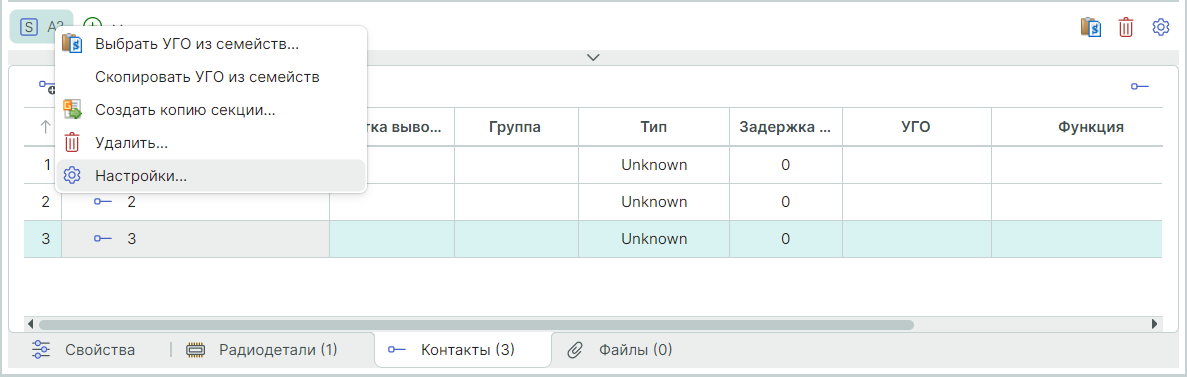

Рис. 5 Вызов окна настроек схемного представления
Рис. 5 Вызов окна настроек схемного представления
  1. Определите новое имя представления в поле «Настройки схемного представления» → «Схемное представление», см. Рис. 6.

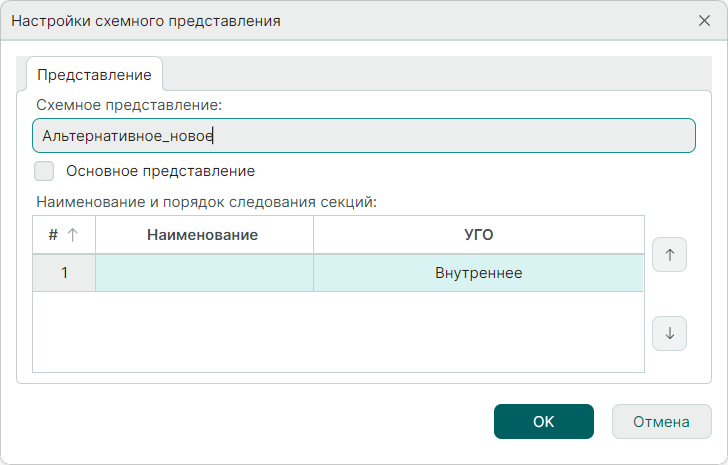

Рис. 6 Ввод нового имени схемного представления
Рис. 6 Ввод нового имени схемного представления

Альтернативное схемное представление можно сделать основным, отметив флагом чек-бокс «Настройки схемного представления» → «Основное представление».
3. Нажмите «ОК» для сохранения настроек и закрытия окна «Настройки схемного представления».
