Амплитудно-модулированный сигнал (AM)

Задаётся списком параметров AM (YAMP YOFF FM FC TD).
График сигнала и значения по умолчанию приведены на Рис. 1.

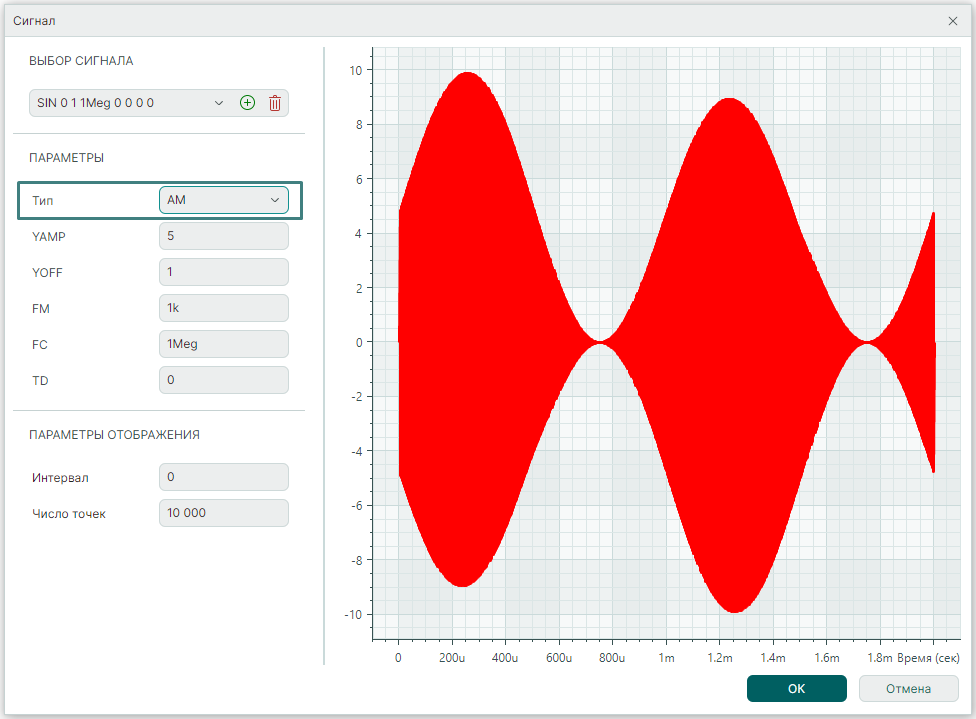

Рис. 1 Параметры амплитудно-модулированного сигнала

Подробнее параметры амплитудно-модулированного сигнала объясняются в Табл. 1.
Таблица 1 Параметры амплитудно-модулированного сигнала

Обозначение	Параметр
YAMP	Амплитуда сигнала без модуляции
YOFF	Смещение по оси ординат
FM	Частота модулирующей волны
FC	Частота несущей волны
TD	Задержка или запаздывание сигнала по оси времени

Значения сигнала рассчитываются согласно Табл. 2.
Таблица 2 Расчет значений сигнала

Интервал	Значение
0 <= t <= TSTOP	YAMP( YOFF+sin(2PIFMt) ) * sin(2PIFC*t))
