Автогенерация цепей

В случае если к шине не подключены цепи, в окне «Таблица подключения» (Рис. 1)  имеется возможность автоматически сгенерировать цепи на основе имеющихся выводов и затем сопоставить их вручную либо автоматически с имеющимися выводами. Также в окне «Таблица подключения» при автоматическом генерировании цепей возможно задать цепям требуемый префикс.

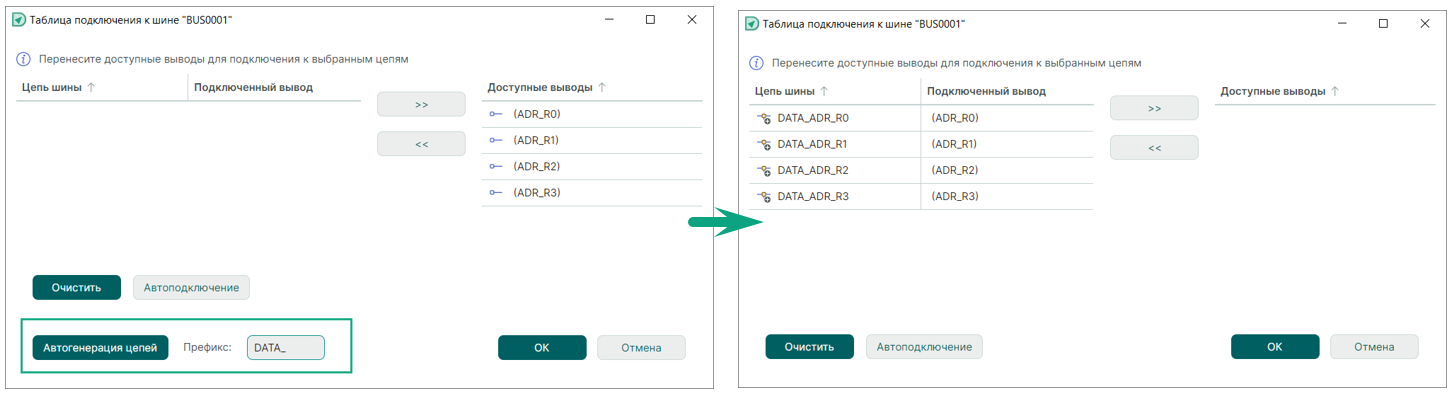

Рис. 1 Автогенерация цепей

Выводы будут автоматически сопоставлены со сгенерированными цепями. При необходимости автоматическое сопоставление выводов и цепей можно изменить, используя кнопки «Удалить вывод» и «Добавить вывод» , предварительно выбрав нужную цепь в столбце «Цепь шины».
