Автоматическое создание контактов и сопоставление выводов¶
Размещение выводов осуществляется с помощью инструмента «Разместить вывод», который обозначен символом
и расположен:
- на встроенной панели редактора;
- на панели инструментов «Схема»;
- в главном меню «Разместить» → «Вывод»;
- в контекстном меню «Инструменты» → «Разместить вывод».

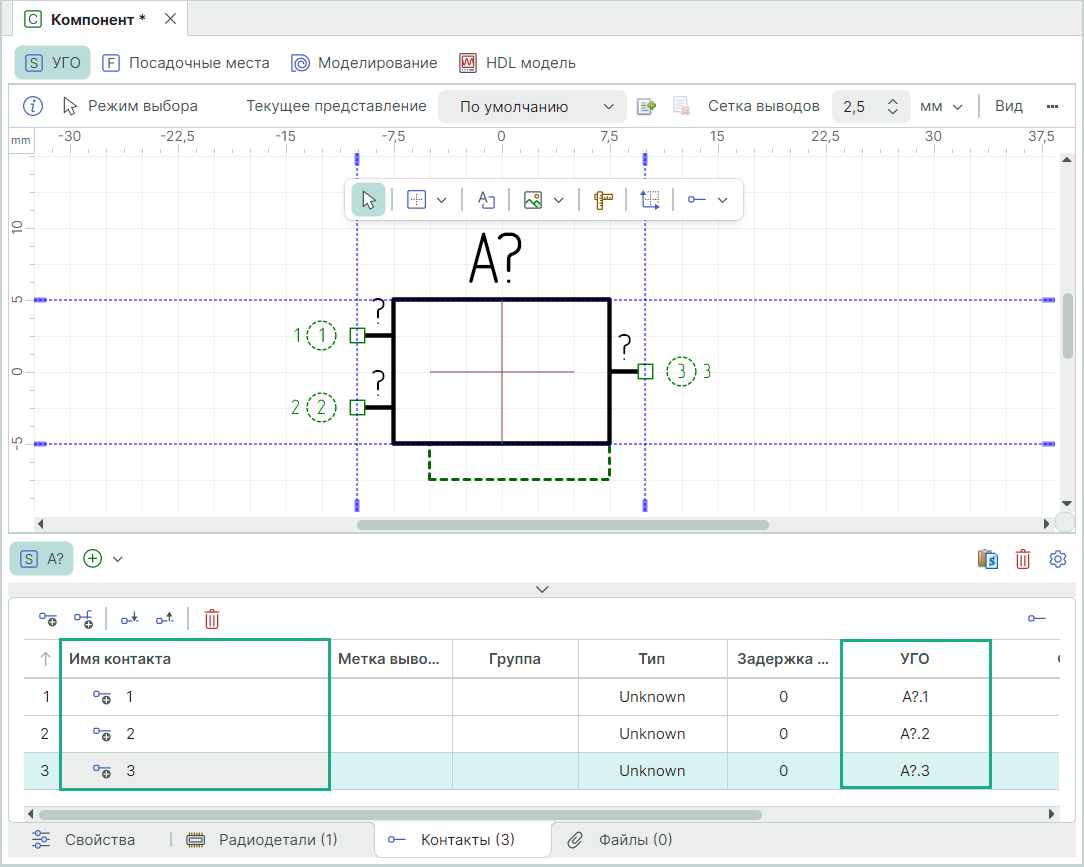

При размещении вывода автоматически создается новый контакт компонента, который отображается в столбце «Контакты» → «Имя контакта». В столбце «Контакты» → «УГО» отображается сопоставленный размещенный вывод с автоматически созданным контактом, см. Рис. 1.
Примечание! Сопоставление контактов и выводов подробно описано в разделе Сопоставление.
